Remplacement Ecran Samsung Galaxy A50

DEMONTAGE ECRAN SAMSUNG GALAXY A50

Cahier des charges :

-Remplacer l'écran cassé

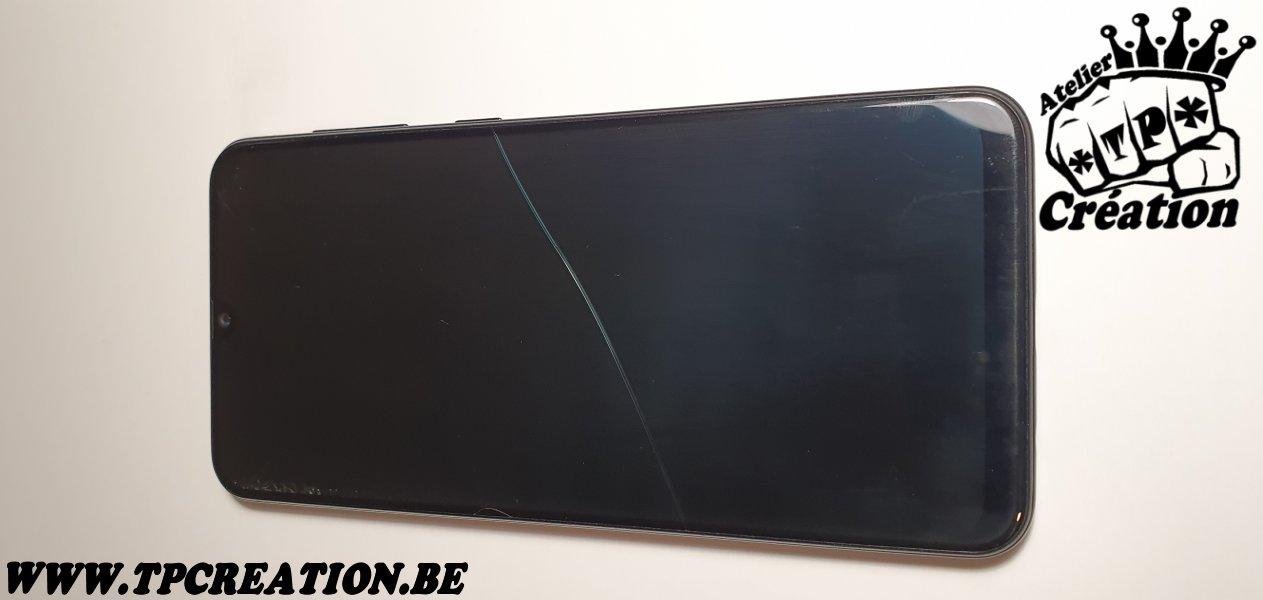

Fig.01) Téléphone tombé , écran fendu , Classique...

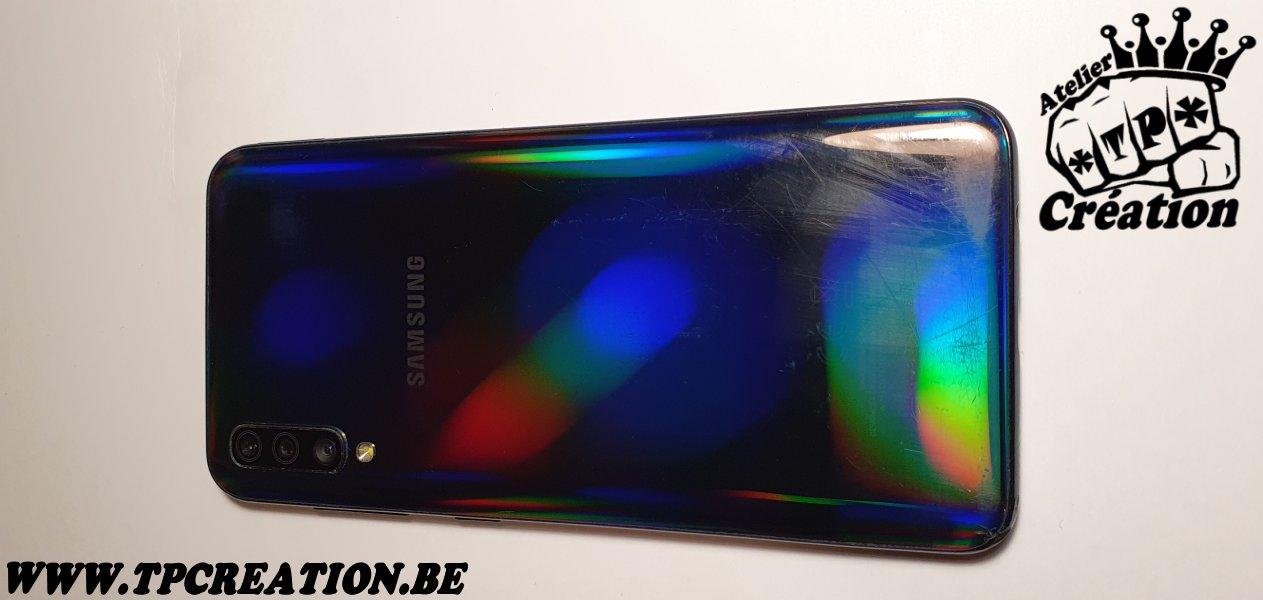

Fig.02) Coque arriére griffée.

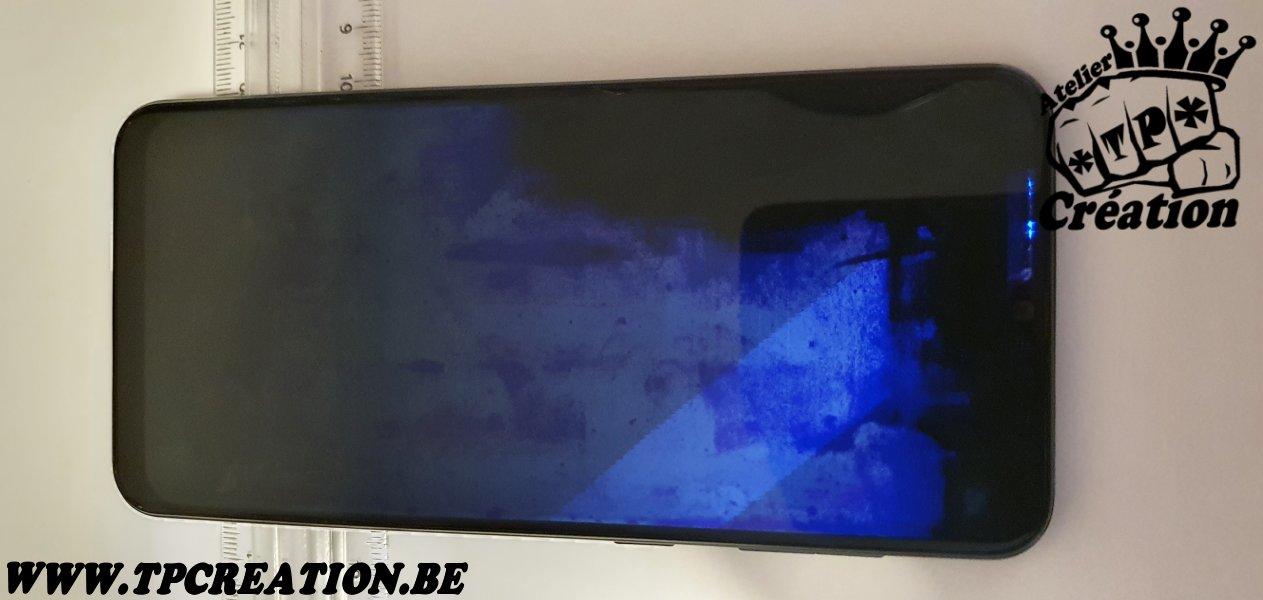

Fig.03) Oui Oui , là , il est allumé...

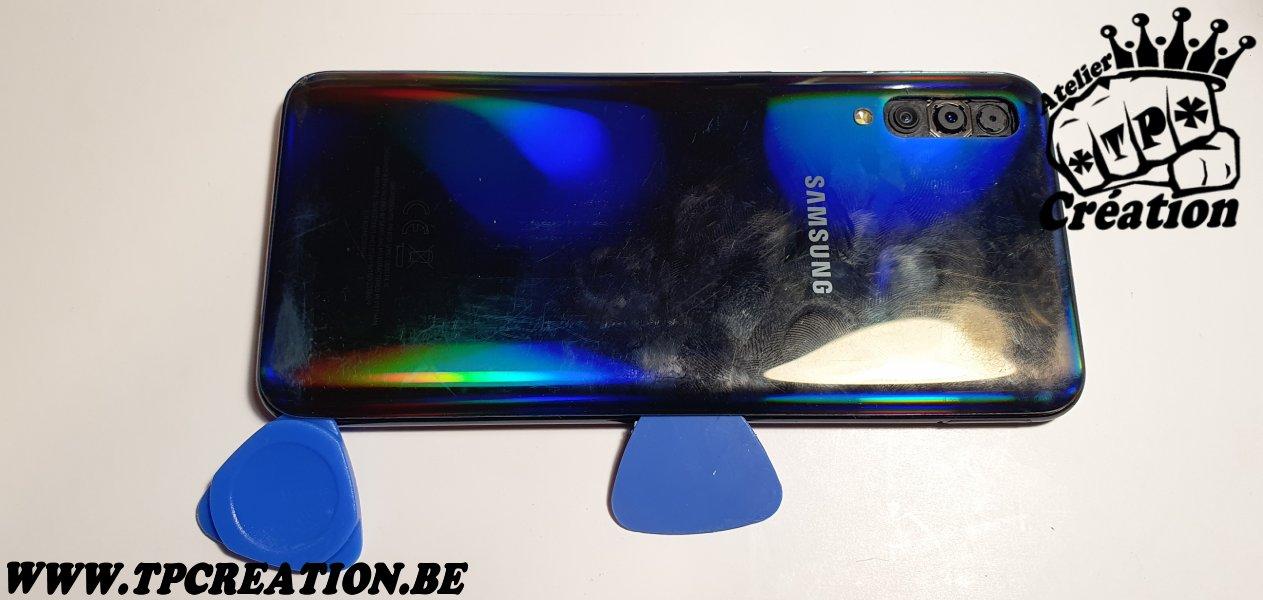

Fig.04) Etape 1 : Chauffez un peu pour décoller la coque arriére.

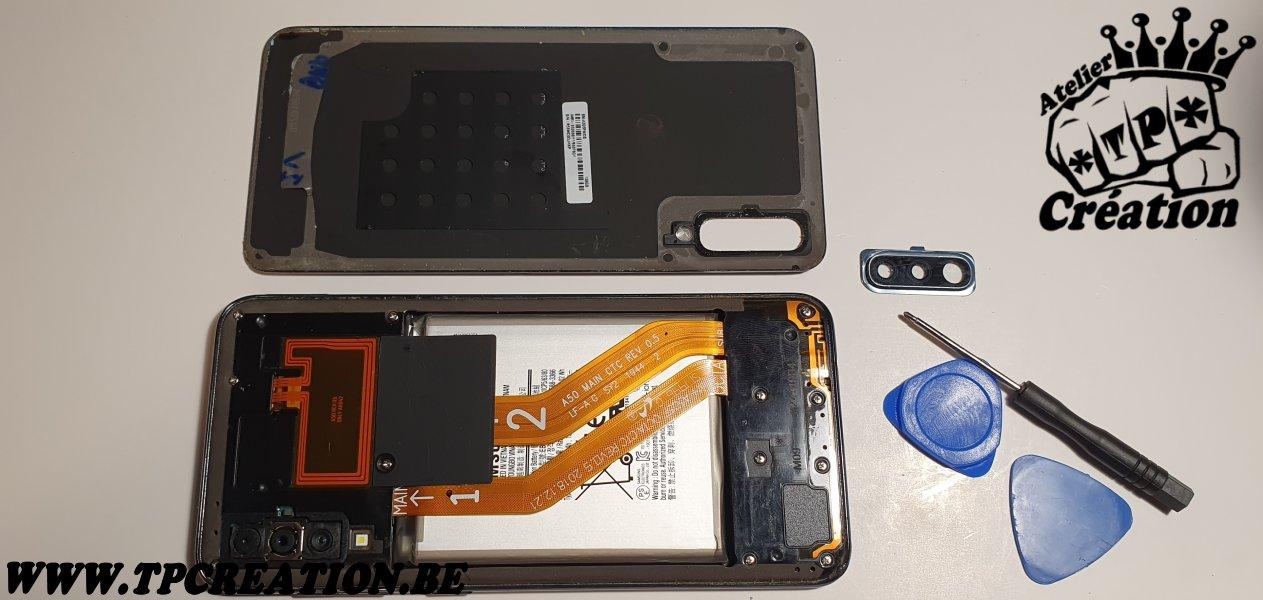

Fig.05) Vue sans coque arriére.

Fig.01

Fig.02

Fig.03

Fig.04

Fig.05

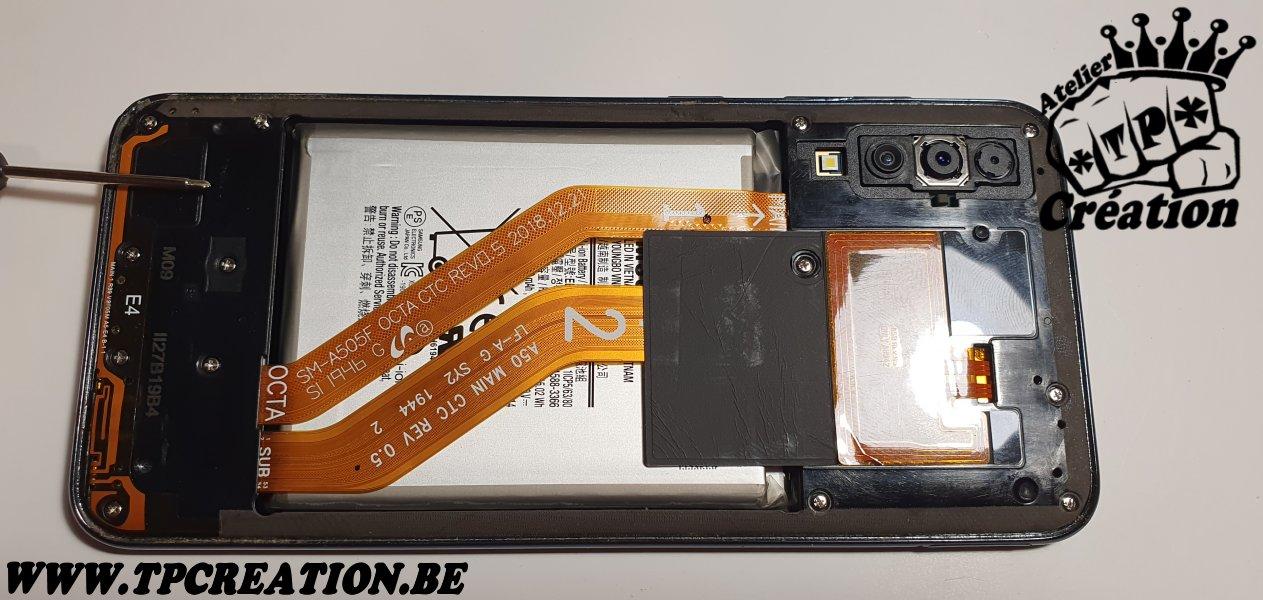

Fig.06) Prendre un petit tournevis cruciform pour retirer les 13 vis.

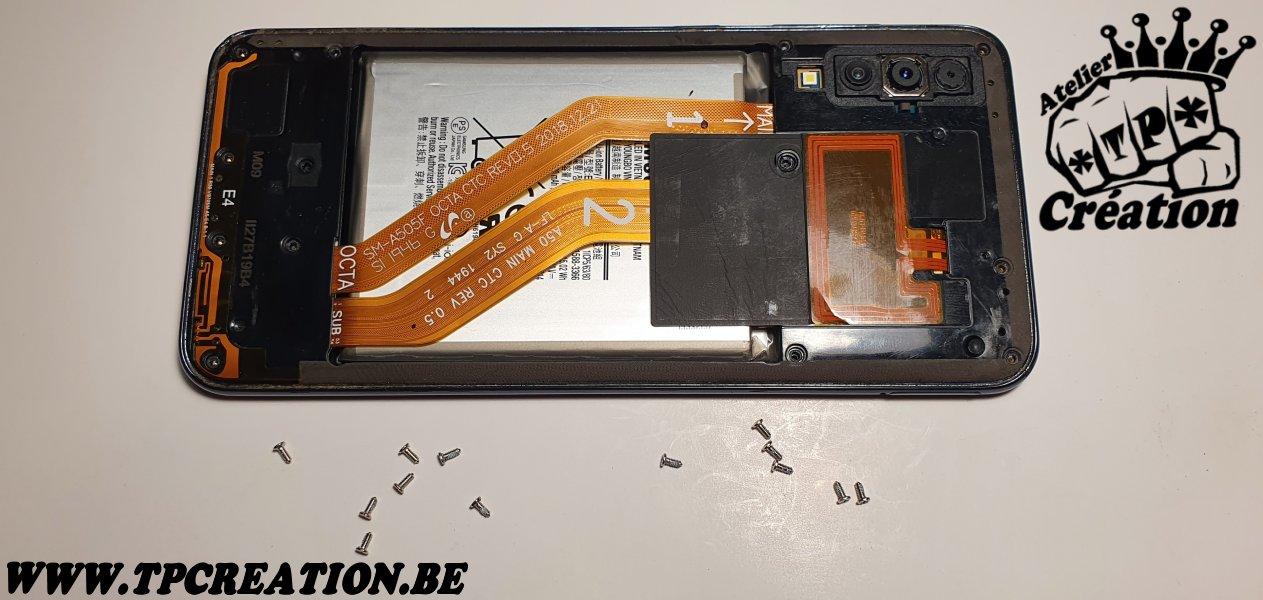

Fig.07) 13 vis , c'est deconné, non ....lol.

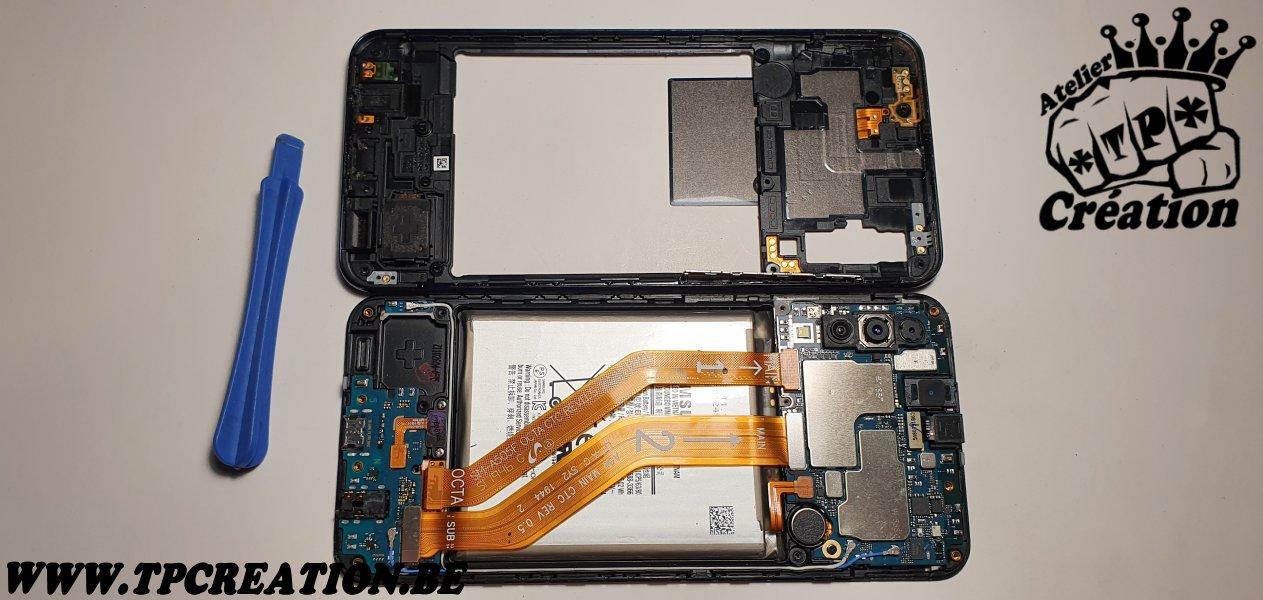

Fig.08) Déposez le cache arriére.

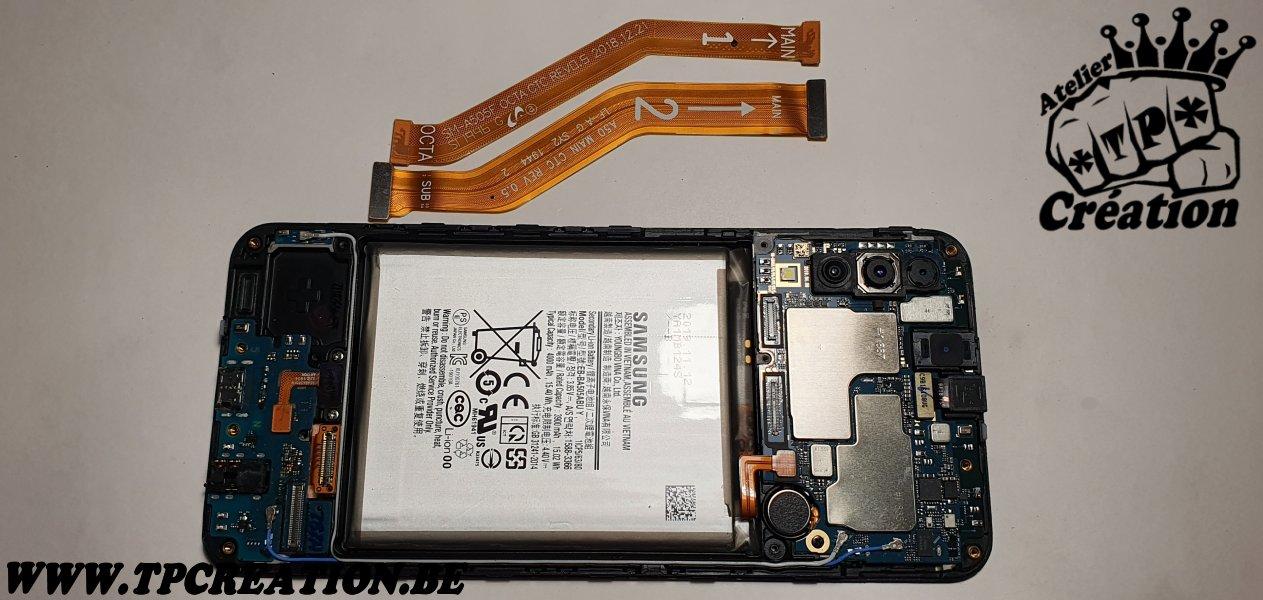

Fig.09) Dépose les 2 nappes électriques flexibles.

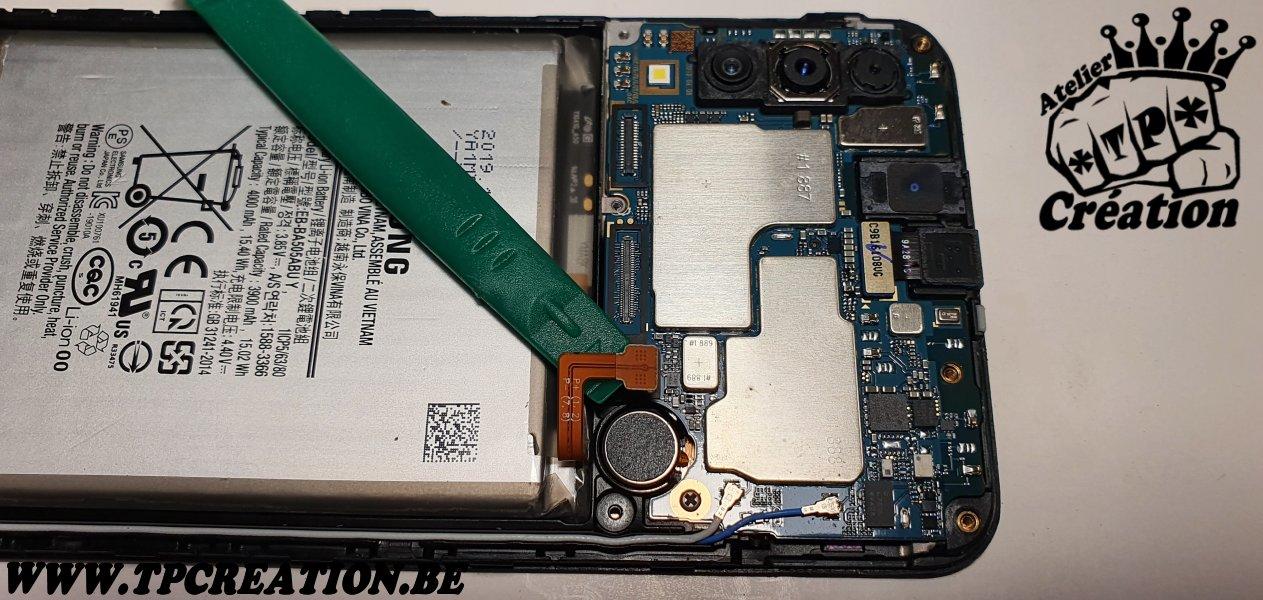

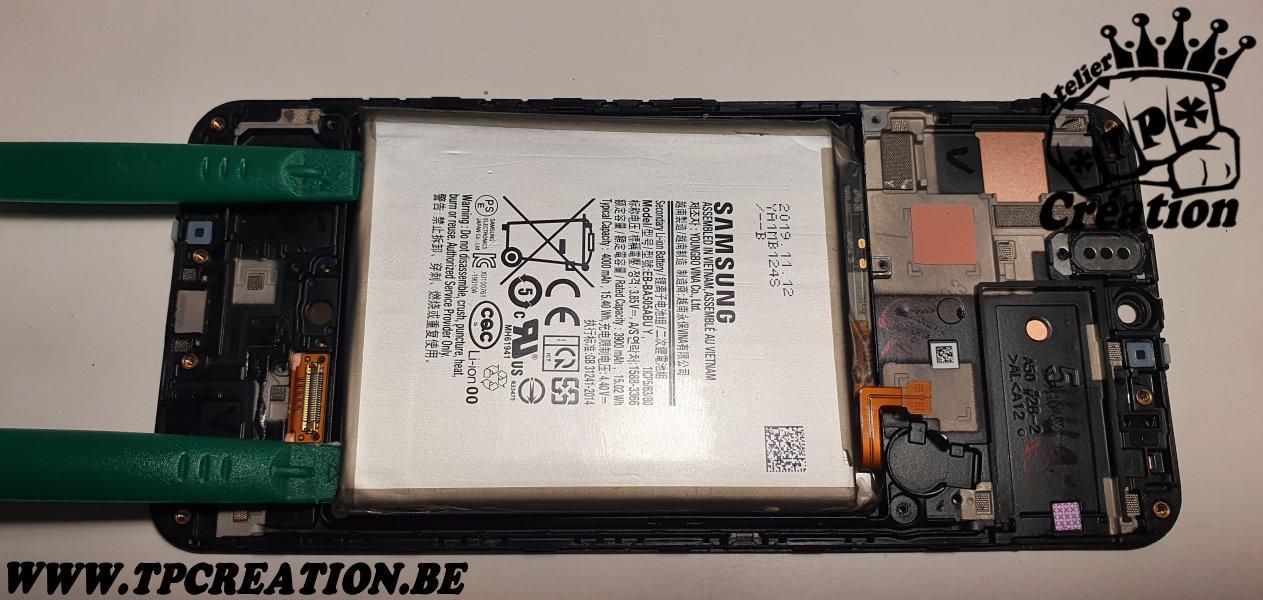

Fig.10) Déconnectez la batterie d'accus.

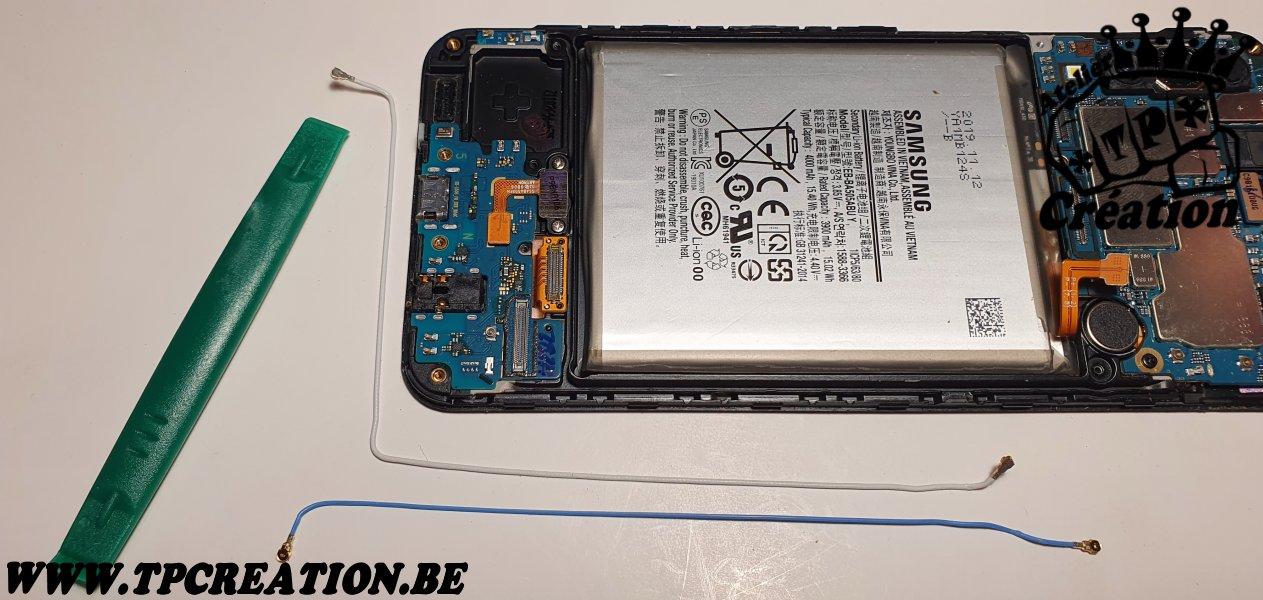

Fig.11) Débrochez les cables de liaison.

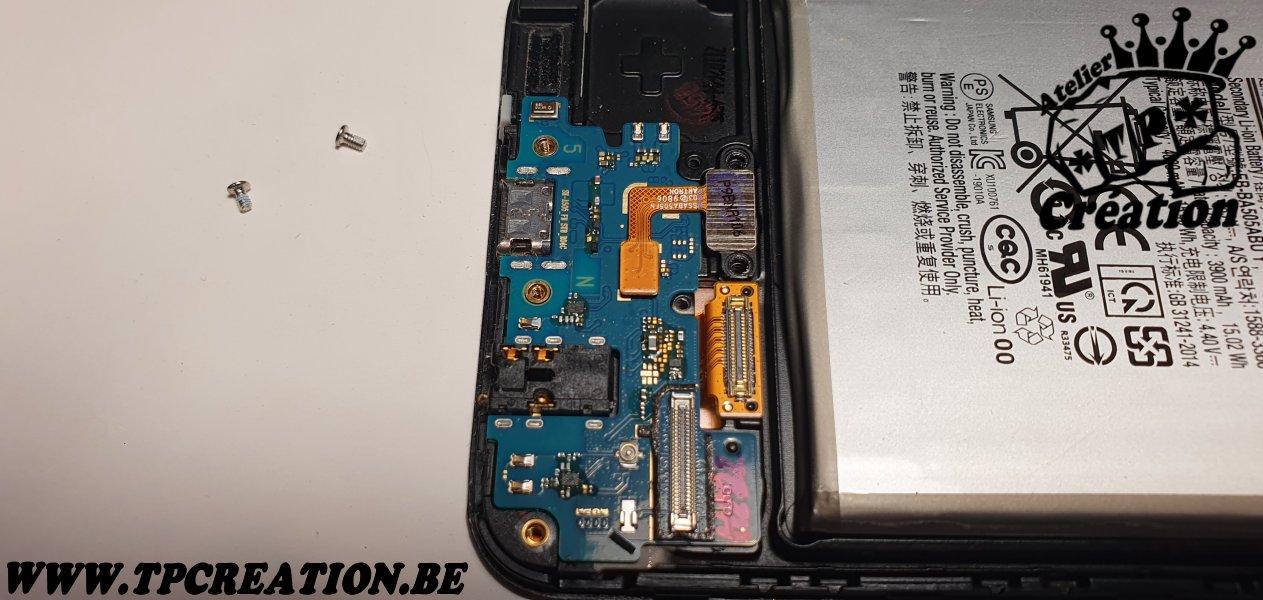

Fig.12) Dévissez les 2 petites vis du lecteur d'empreintes.

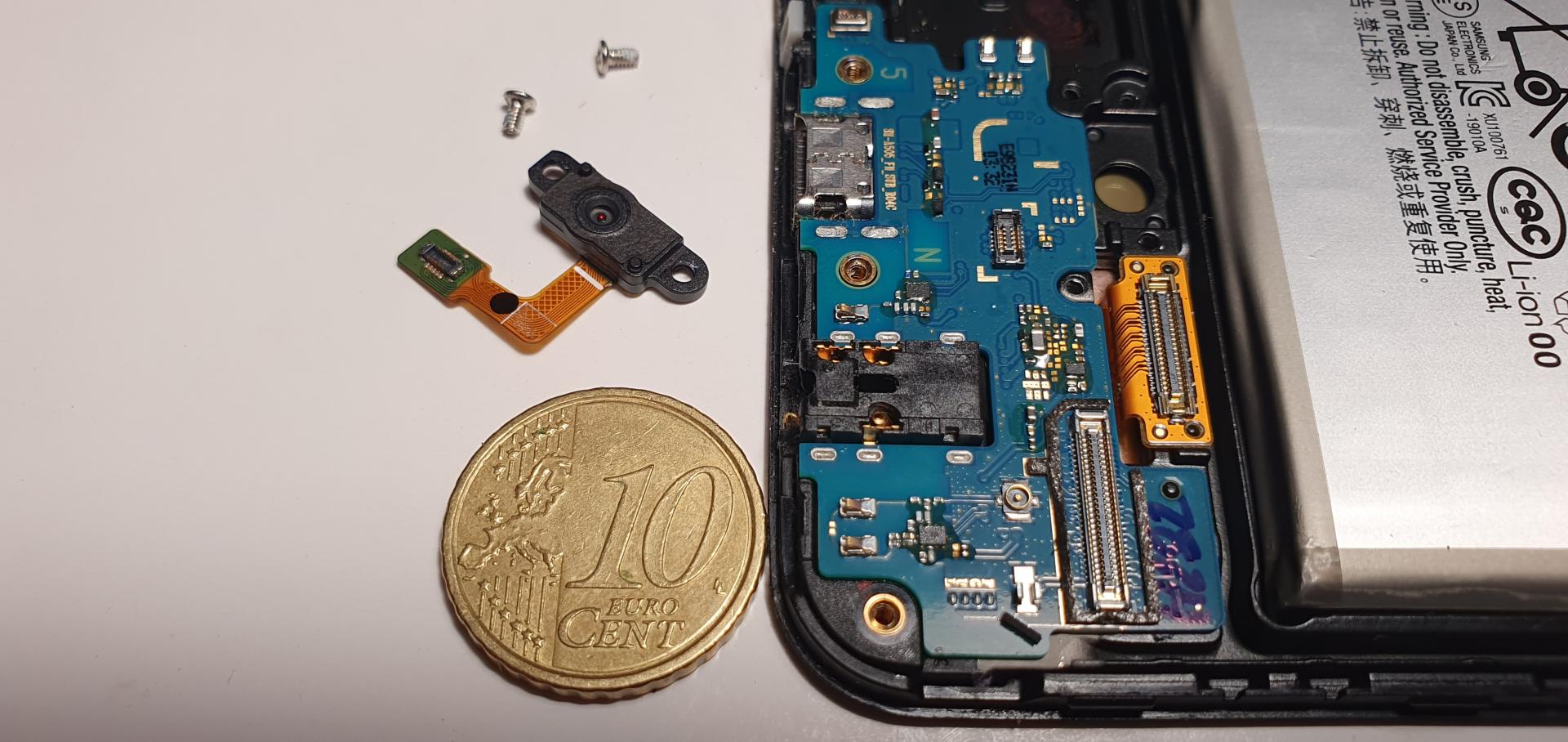

Fig.13) Voici le lecteur d'empreintes dans toute sa splendeur.
Fig.14) Déposez la plaquete electronique en chauffant un peu (elle est collée).

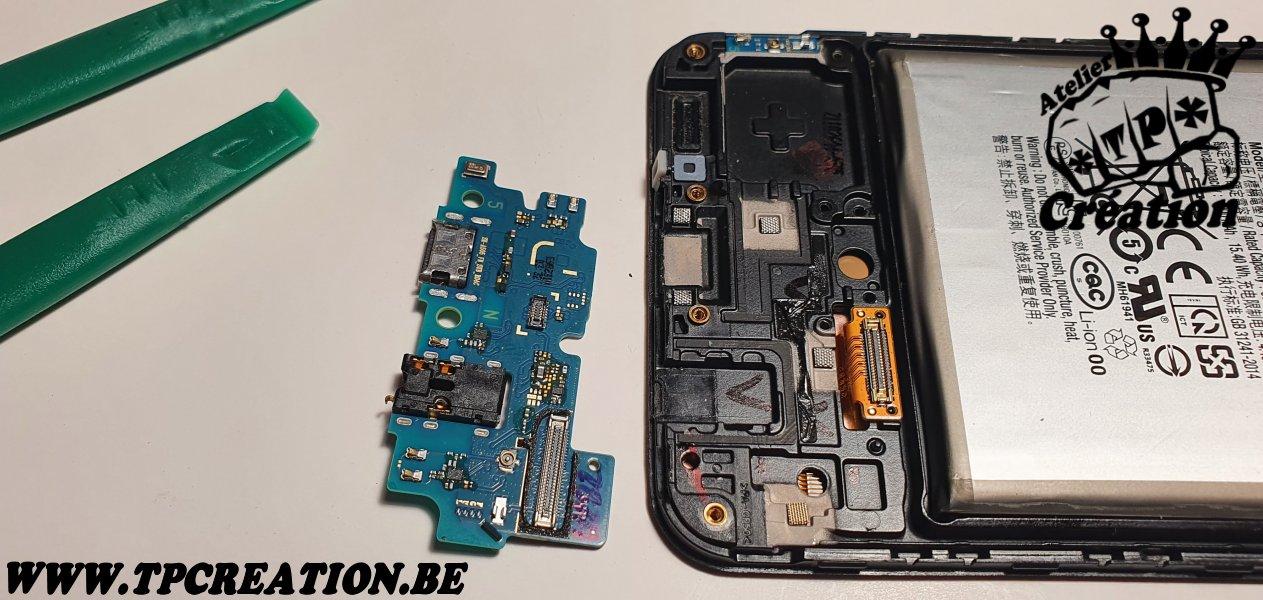

Fig.15) Déposez l'antenne en chauffant légèrement.

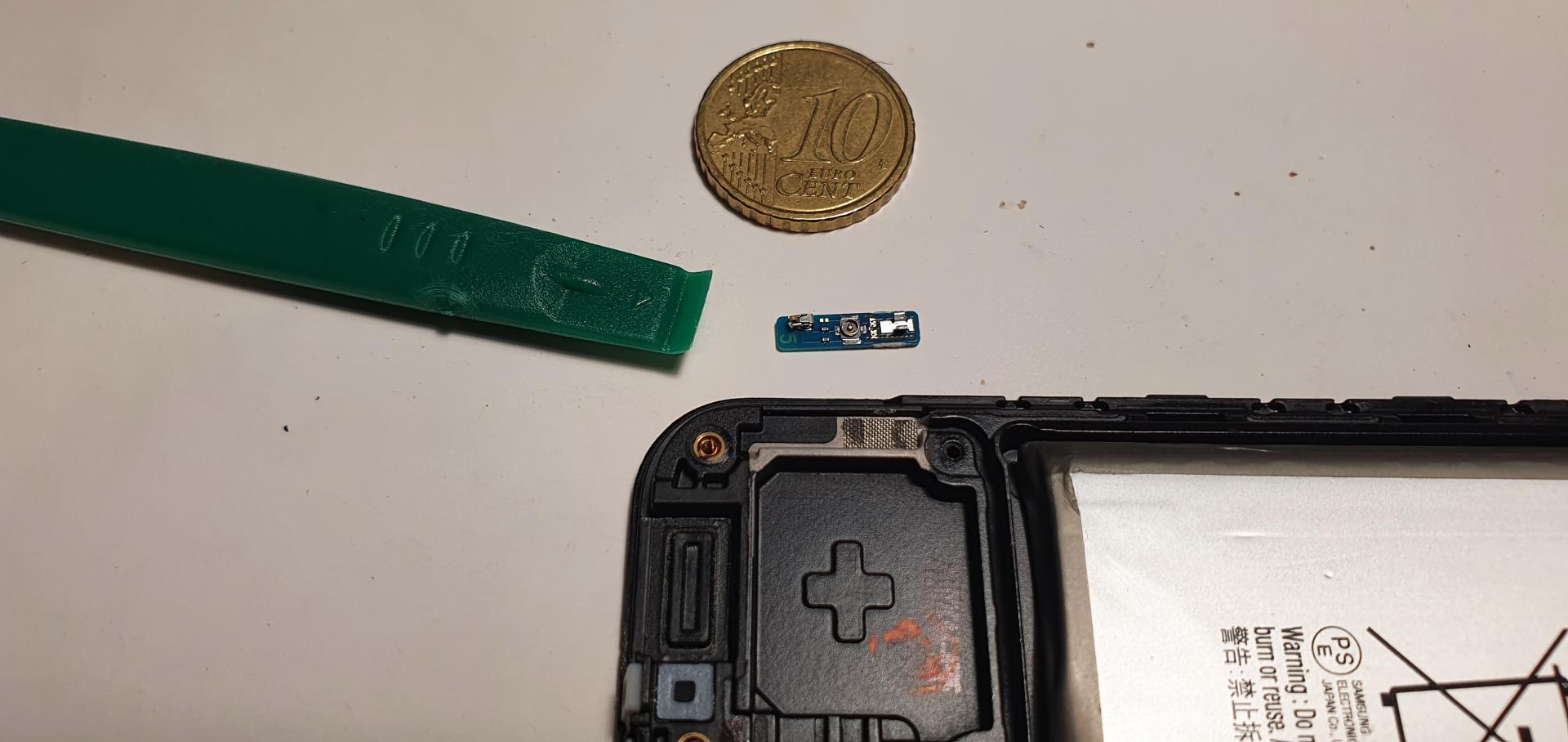

Fig.16) Débrochez la camera frontale.

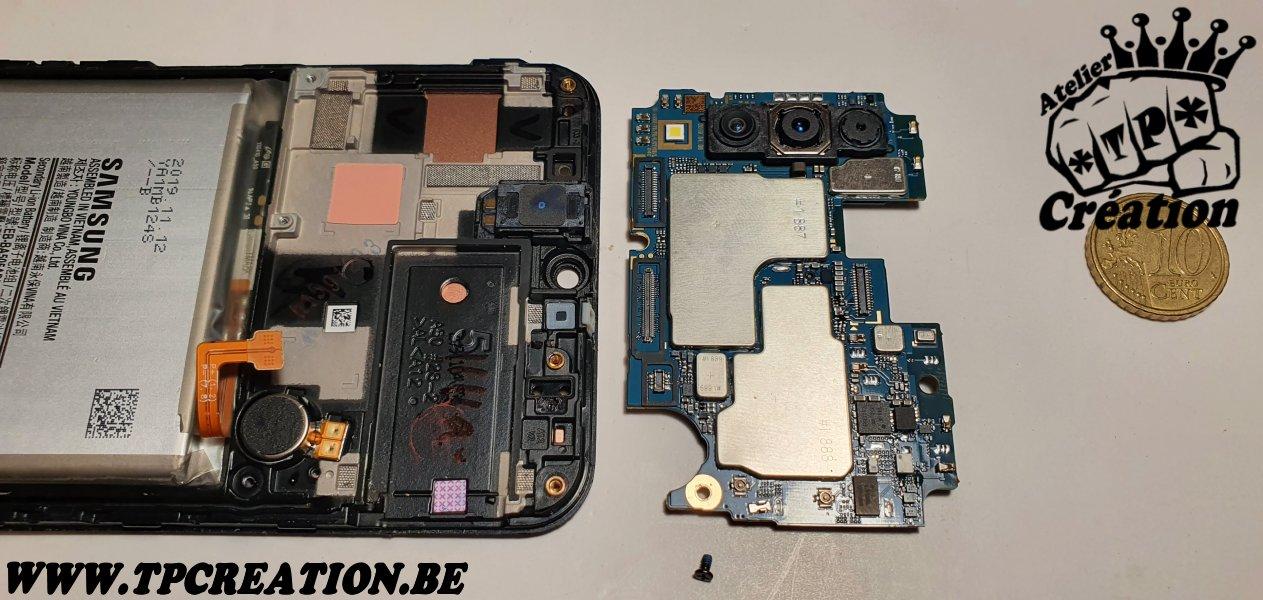

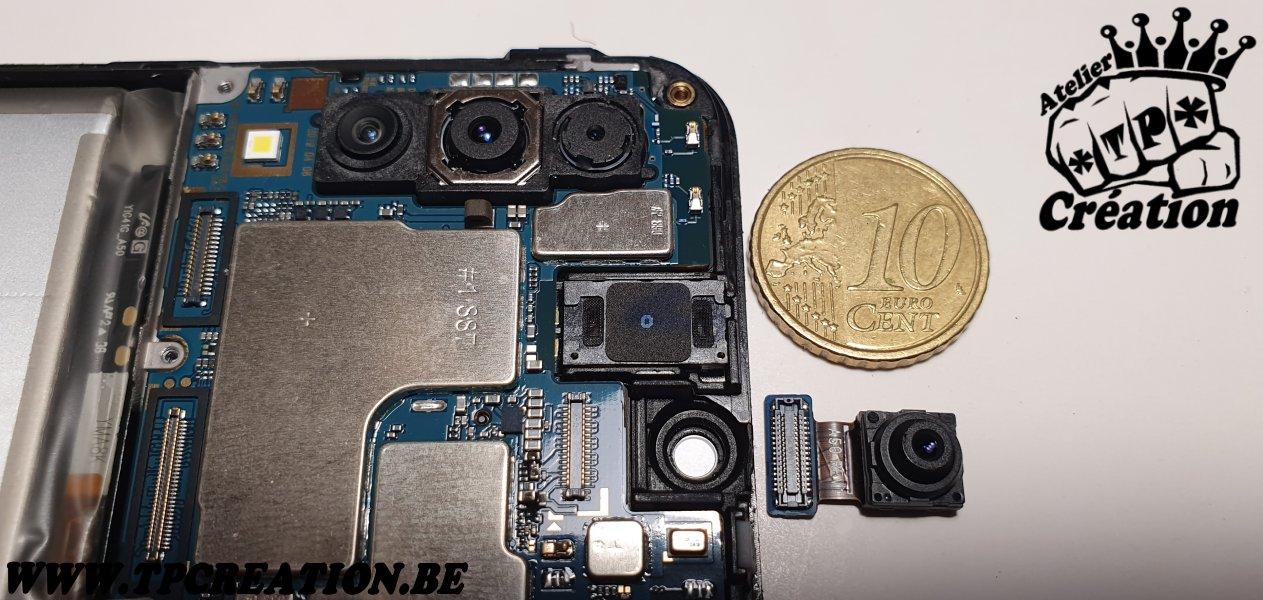

Fig.17) Dévissez la petite vis noir pour retirer la plaquette électronique.

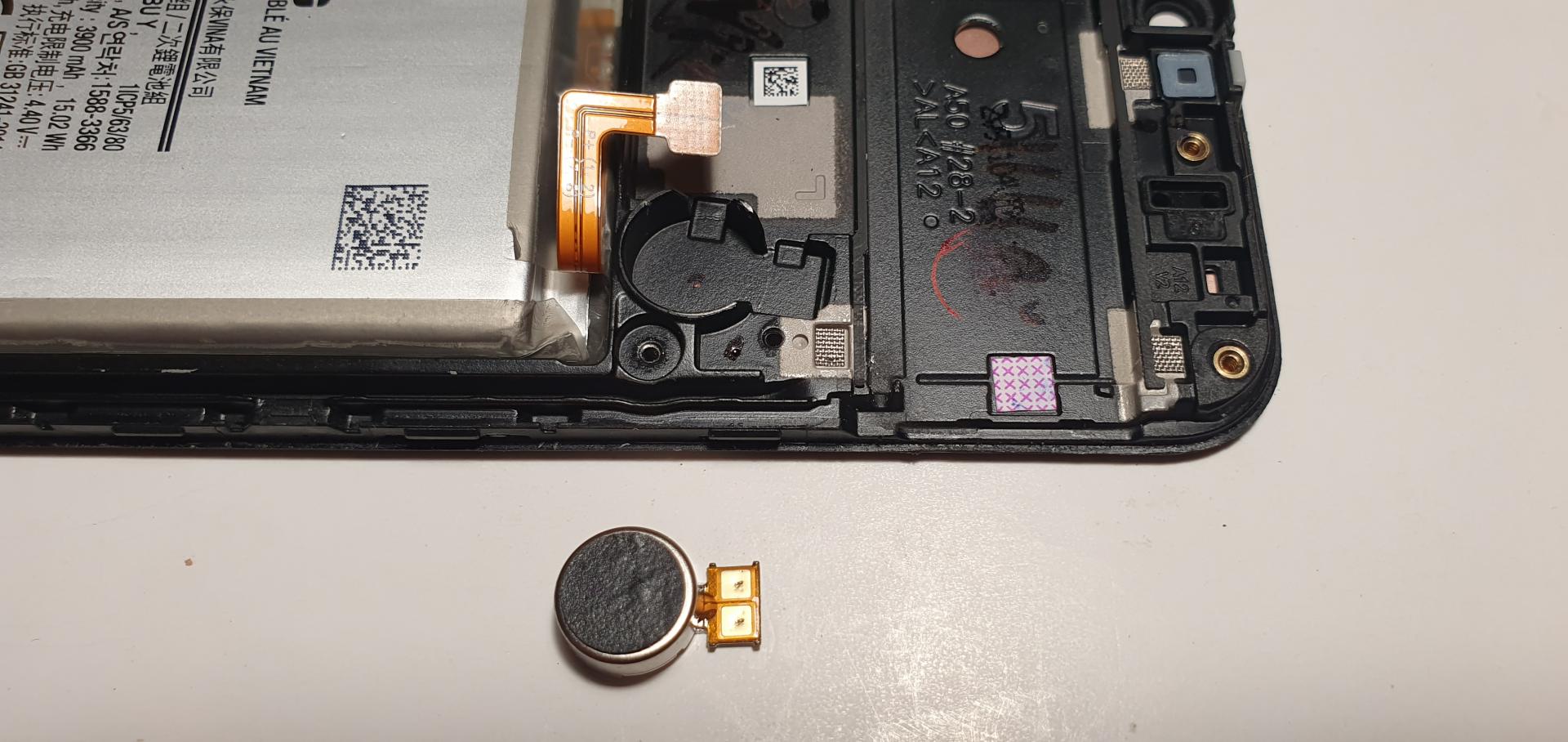

Fig.18) Sortez le vibreur de son logement en tirant dessus.
Fig.19) Décollez le haut-parleur et déposez-le.

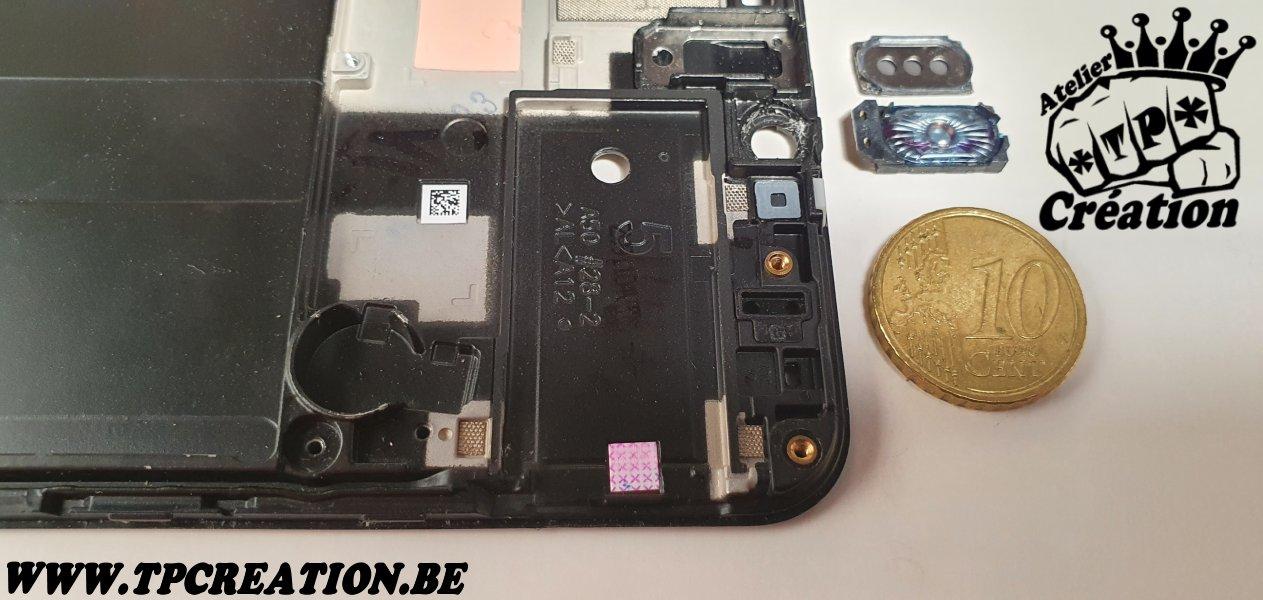

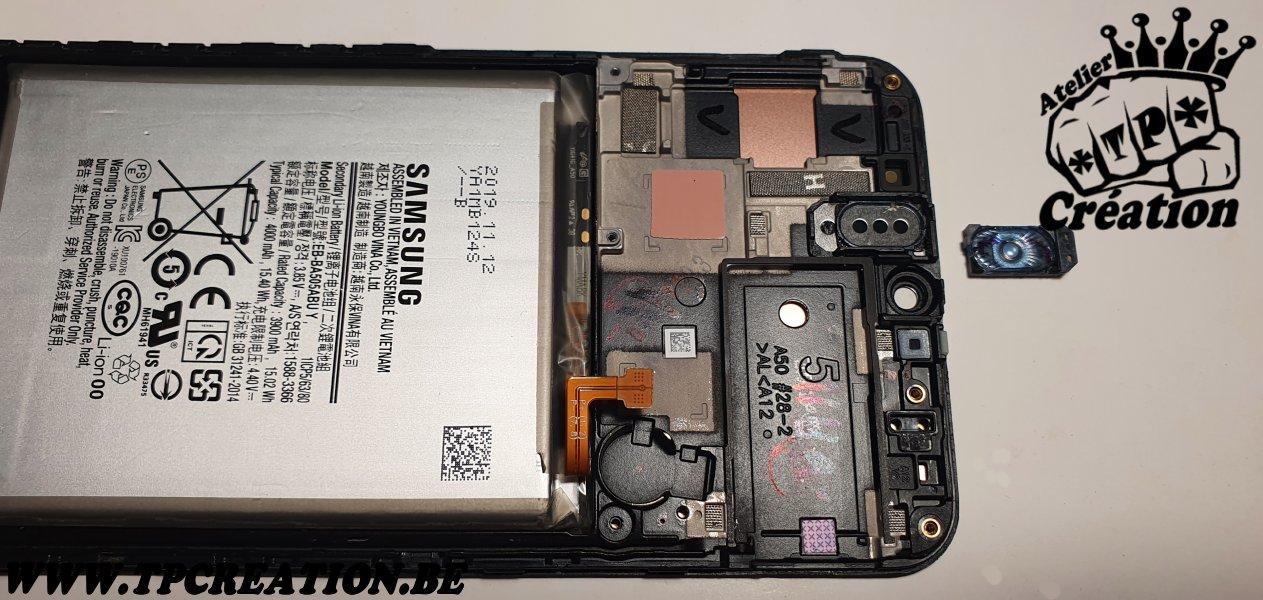

Fig.20) Voici le module haut-parleur ouvert en deux pour admirer la membrane.

Fig16
Fig17
Fig18
Fig19
Fig20



Fig.21) Chauffez et decollez la batterie.
Fig.22) Vue sur le chassis avec la batterie déposée.

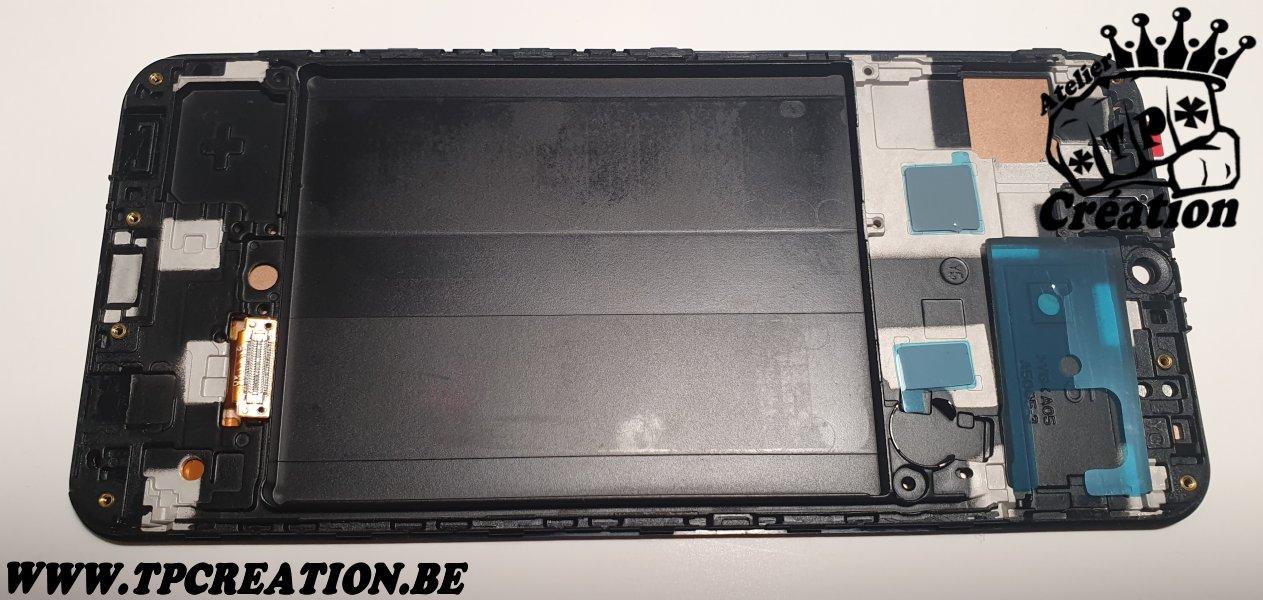

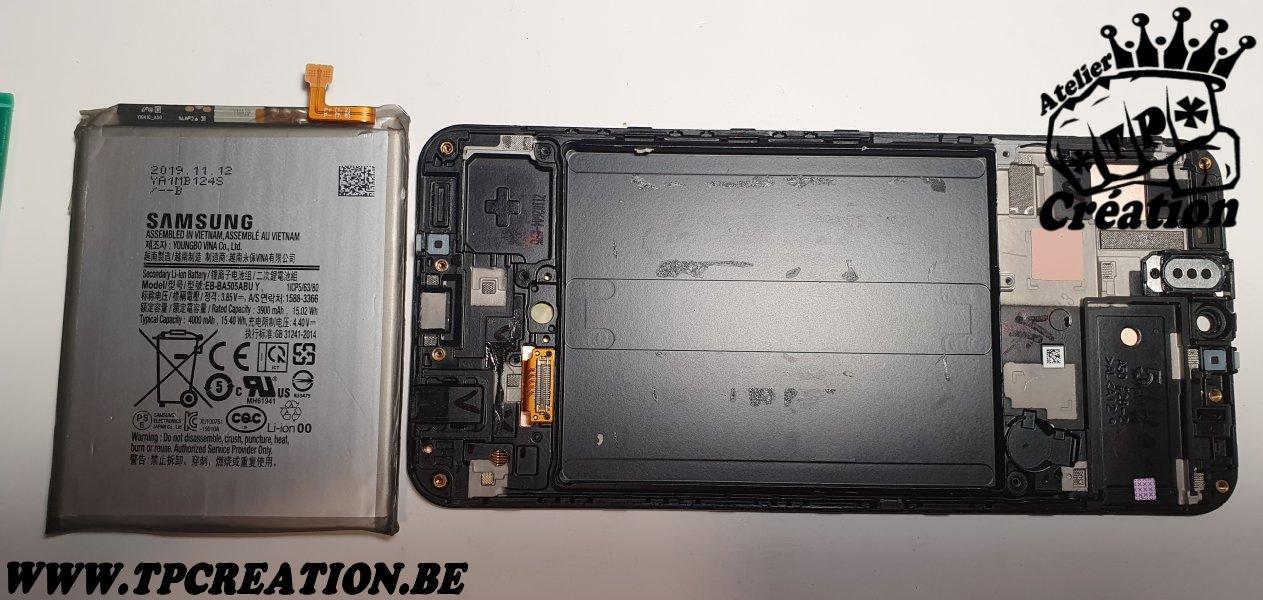

Fig.23) Voici le nouveau chassis avec les protections bleus qu'il faudra ôter plus tard.

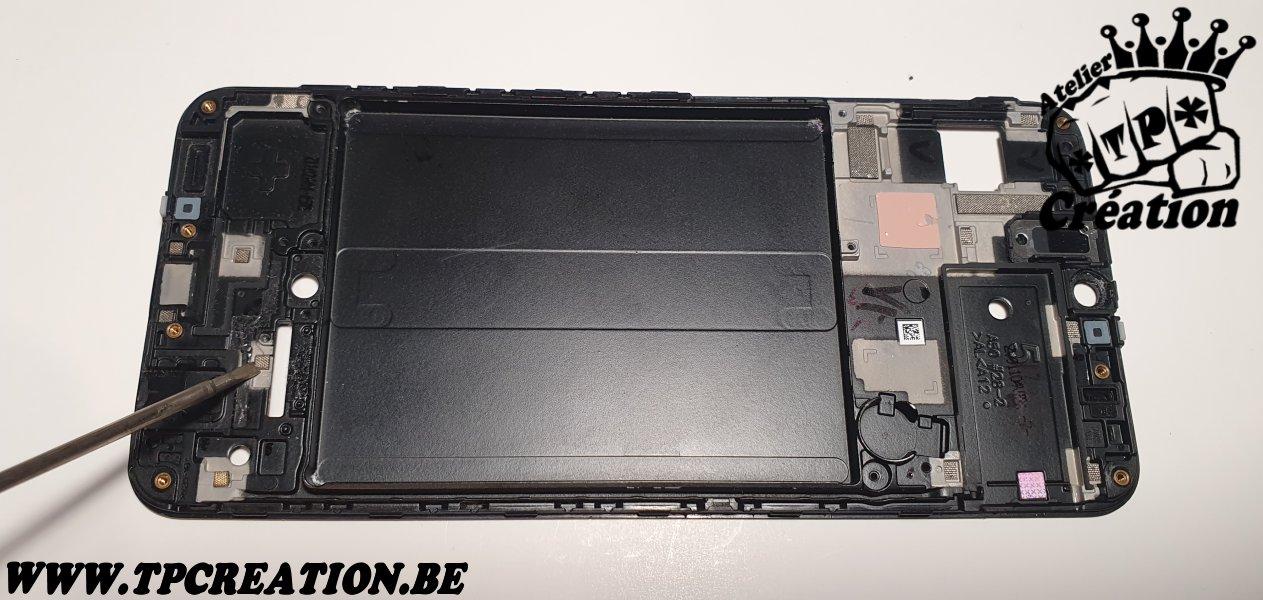

Fig.24) Commencez par recuper les tresses conductrice (pour qu'il ai une bonne masse).

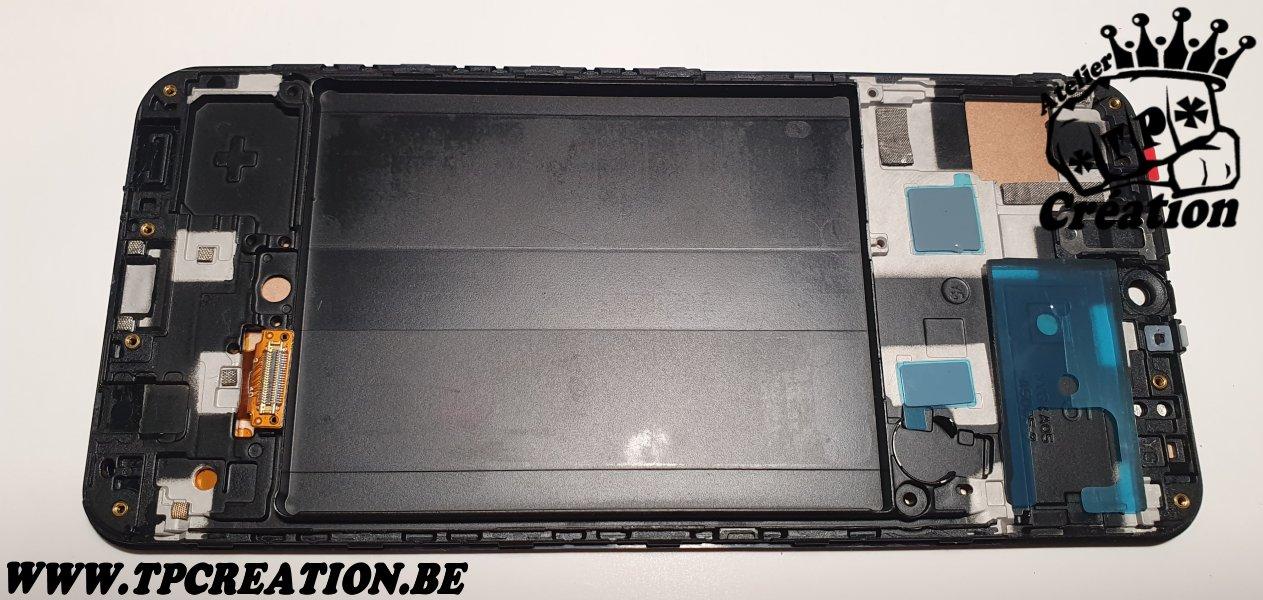

Fig.25) Voici une fois terminé.

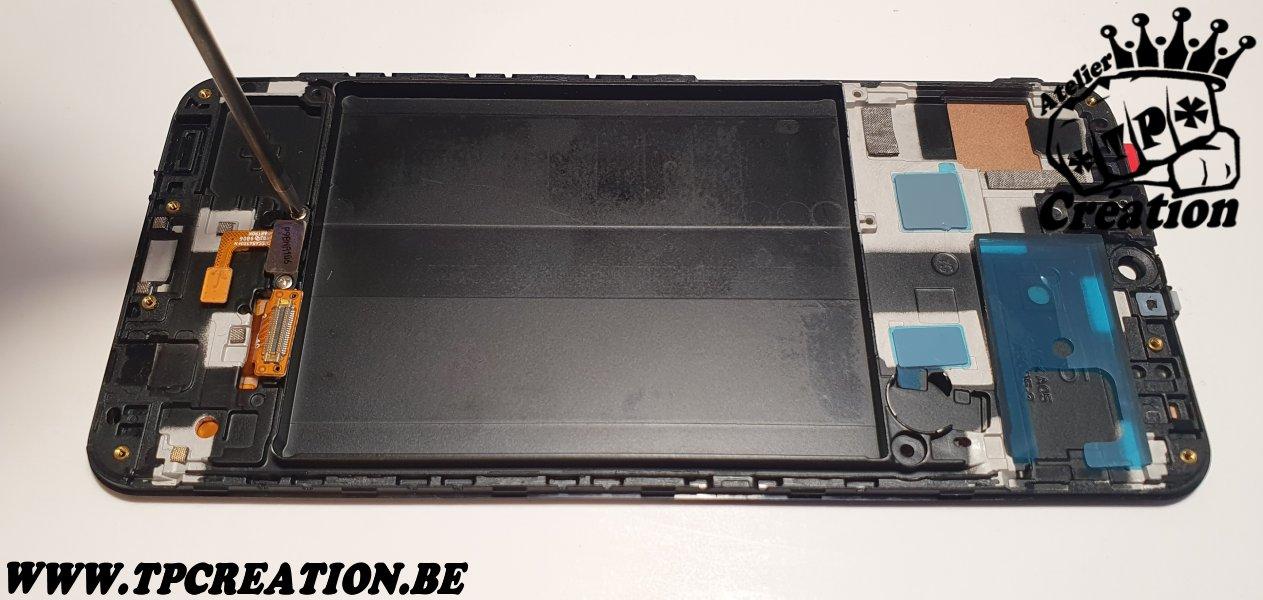

Fig.26) Remontez le lecteur d'empreintes digitales.

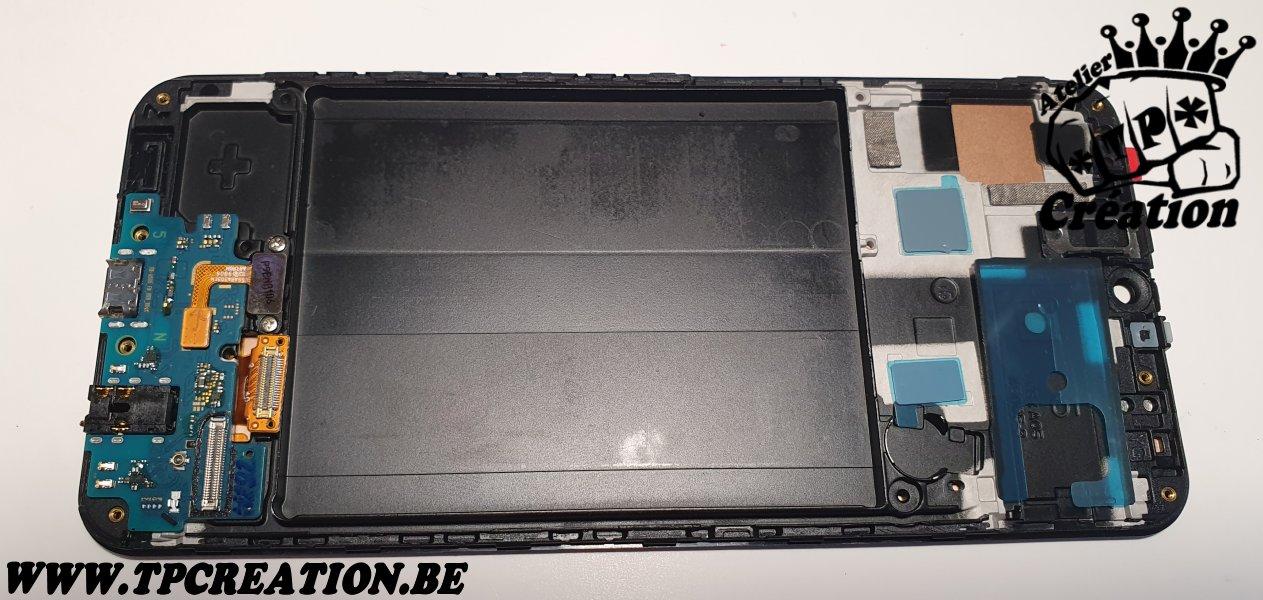

Fig.27) Replacez la petite carte électronique et rebranchez le connecteur du lecteur d'empreinte.

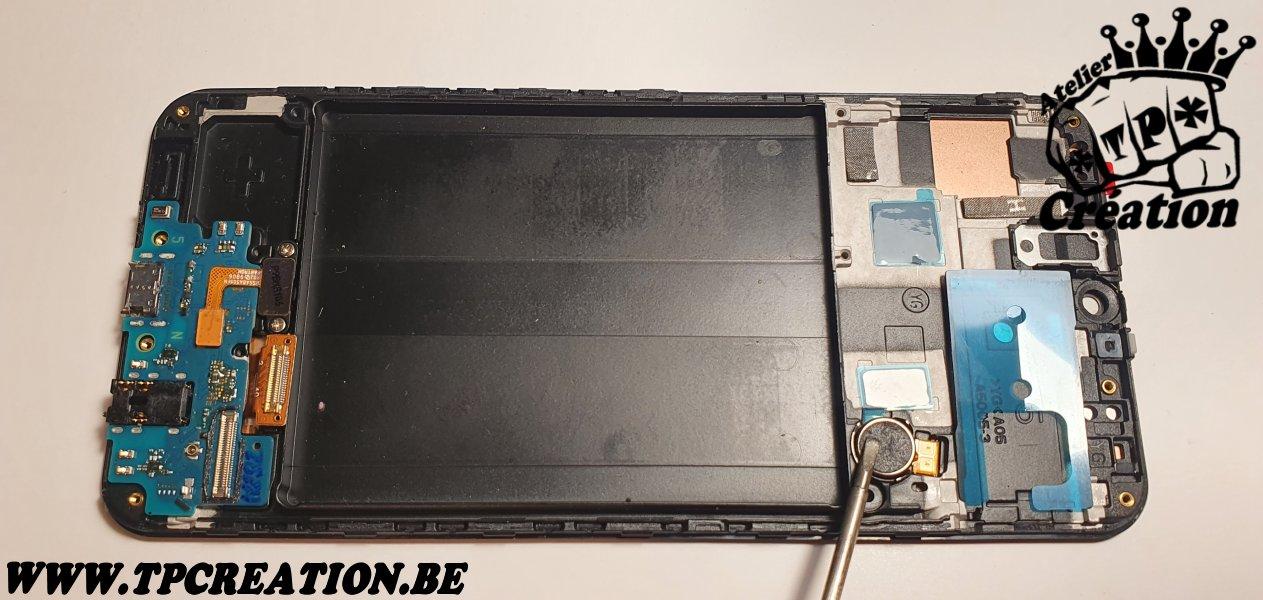

Fig.28) Replacez le vibreur dans son logement.
Fig.29) Replacez l'écouteur interne.

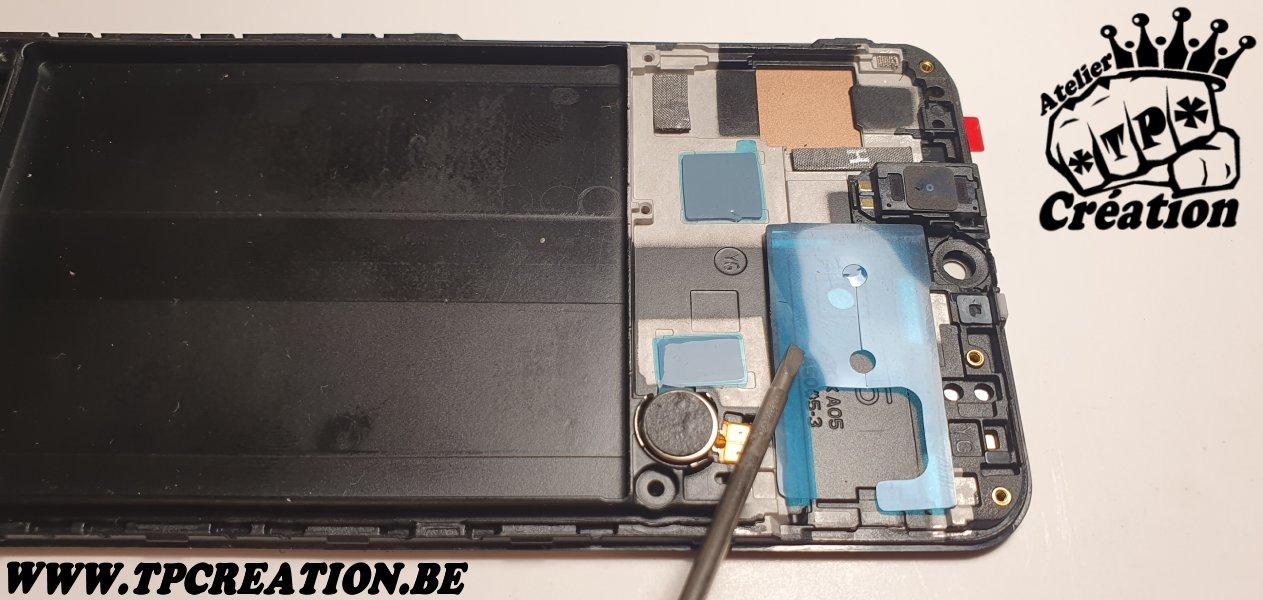

Fig.30) otez les protections bleus.

Fig26
Fig27
Fig28
Fig29
Fig30

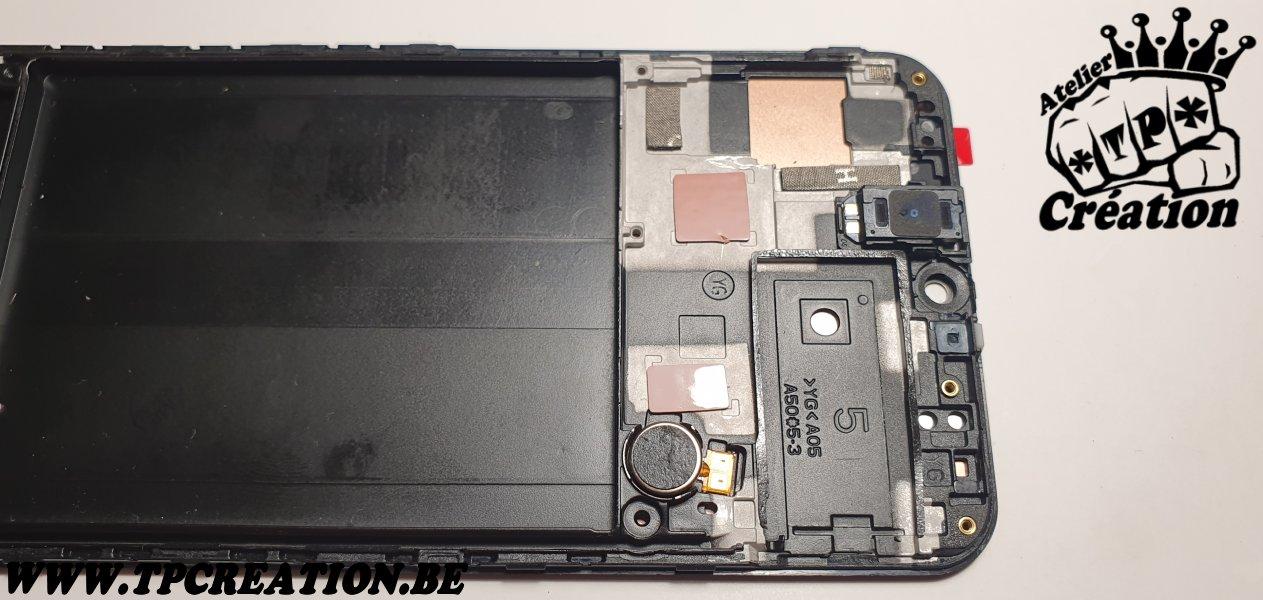

Fig.31) Voici sans les protections.
Fig.32) Replacez la plaquettes électronique principale et vissez la vis noir.

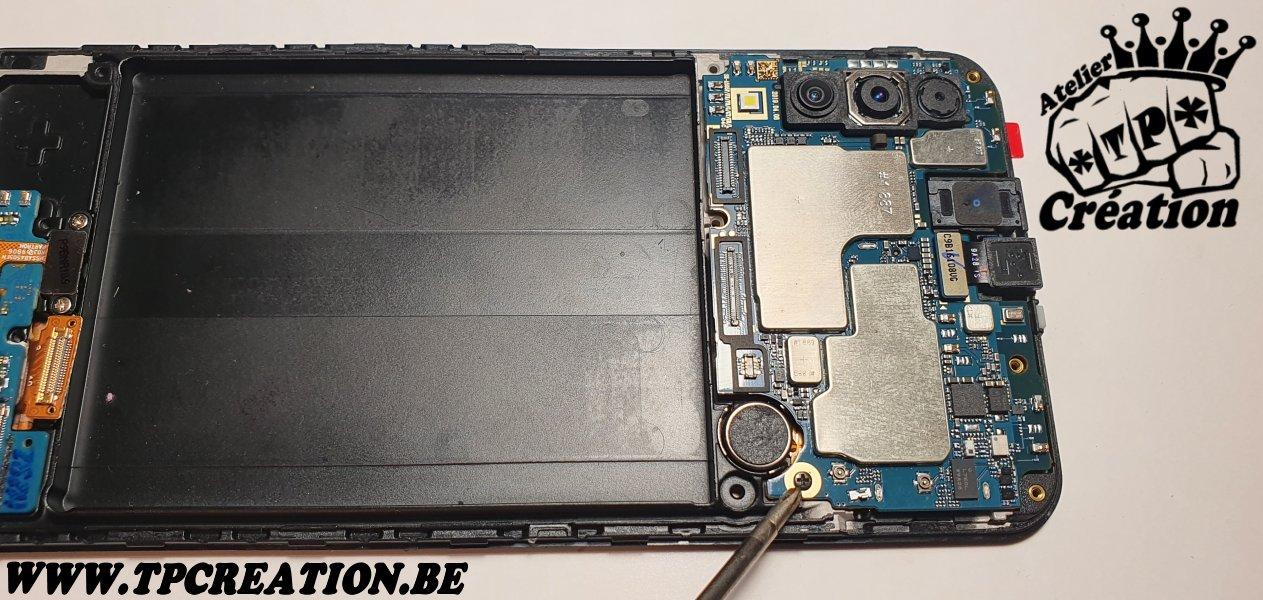

Fig.3.3) Replacez l'antenne.

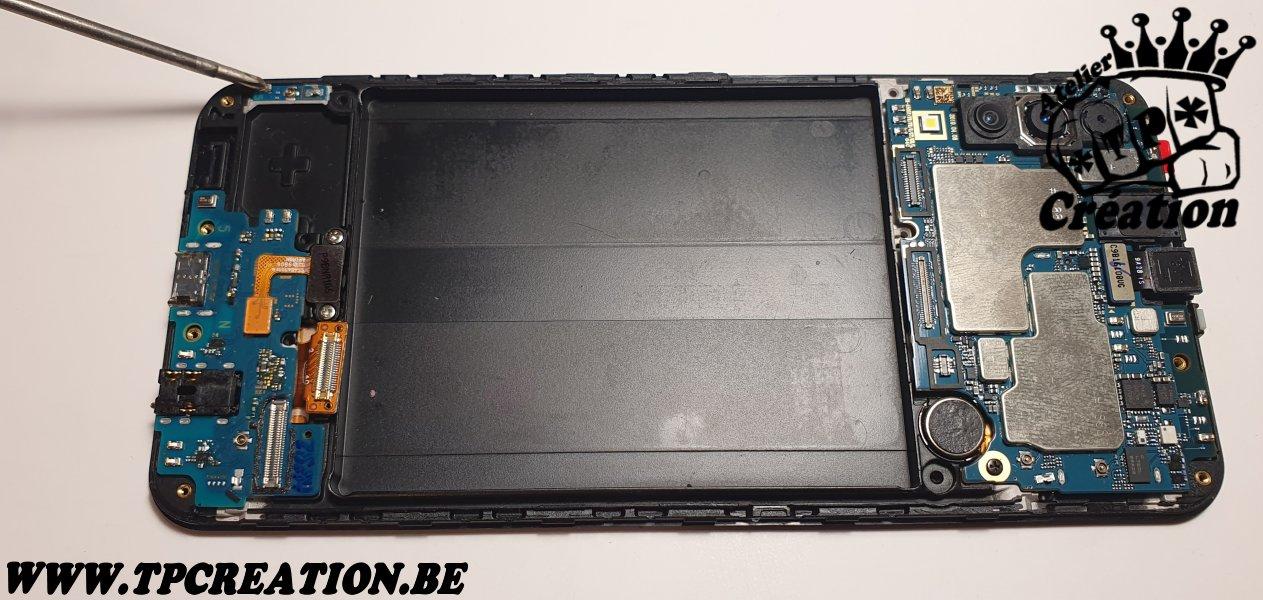

Fig.34) Replacez le cable de liaison gris.

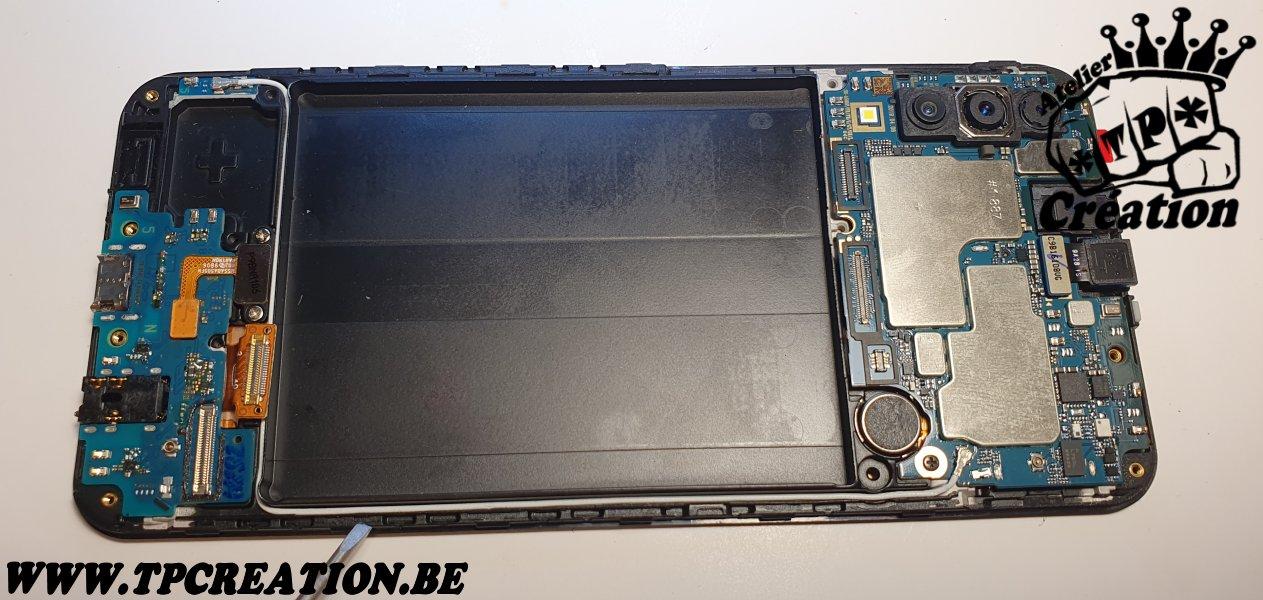

Fig.35) Replacez le cable de liaison bleu.

Fig31
Fig32
Fig33
Fig34
Fig35

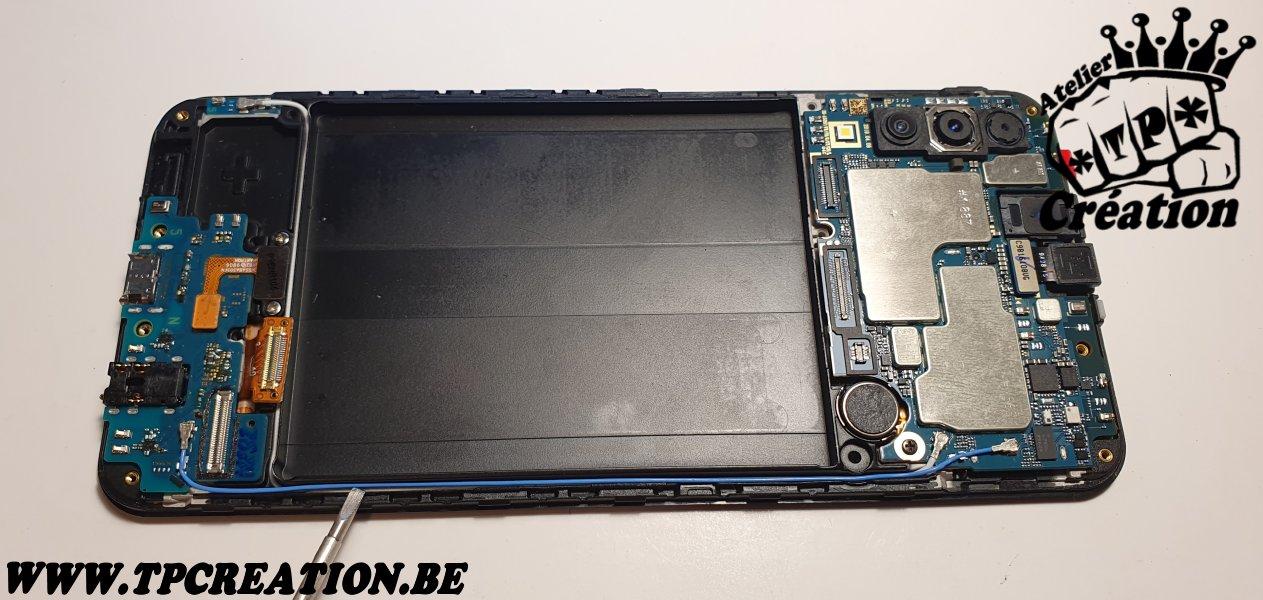

Fig.36) Replacez la batterie d'accus.

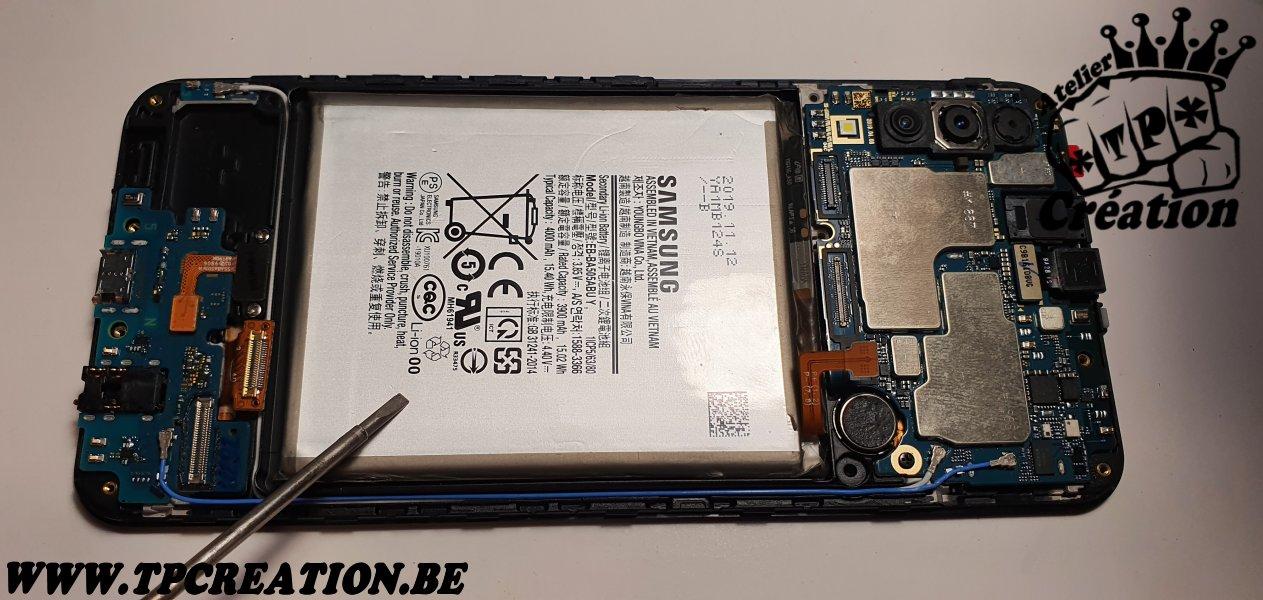

Fig.37) Replacez les 2 nappes de cables.

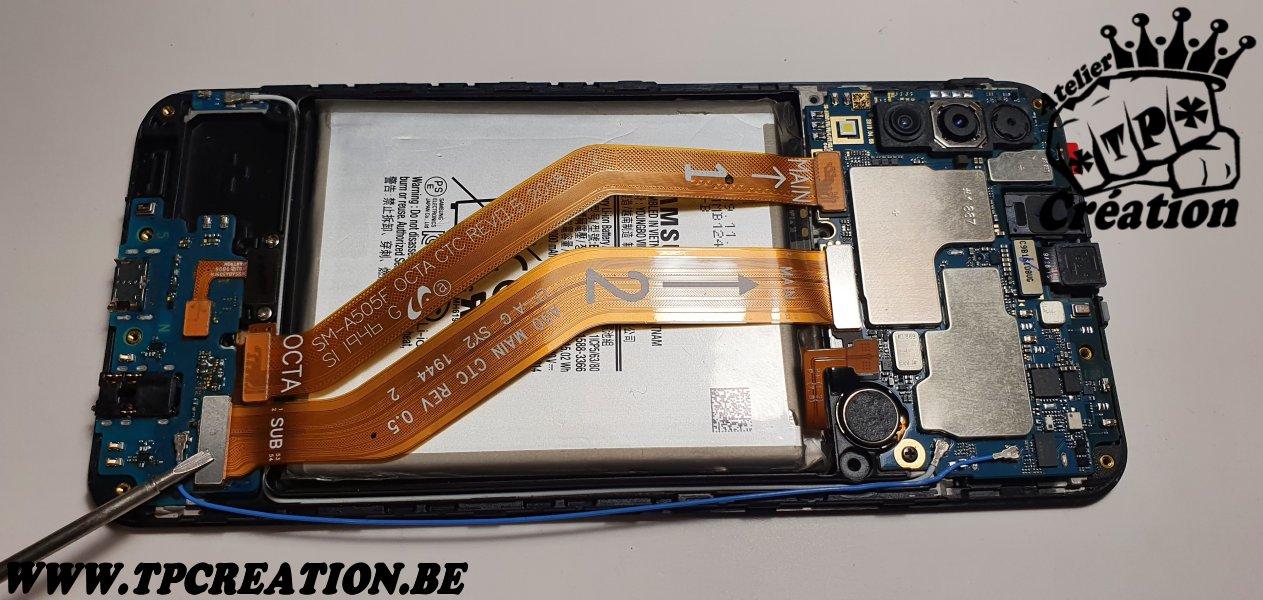

Fig.38) Reclipsez le cache arriére.

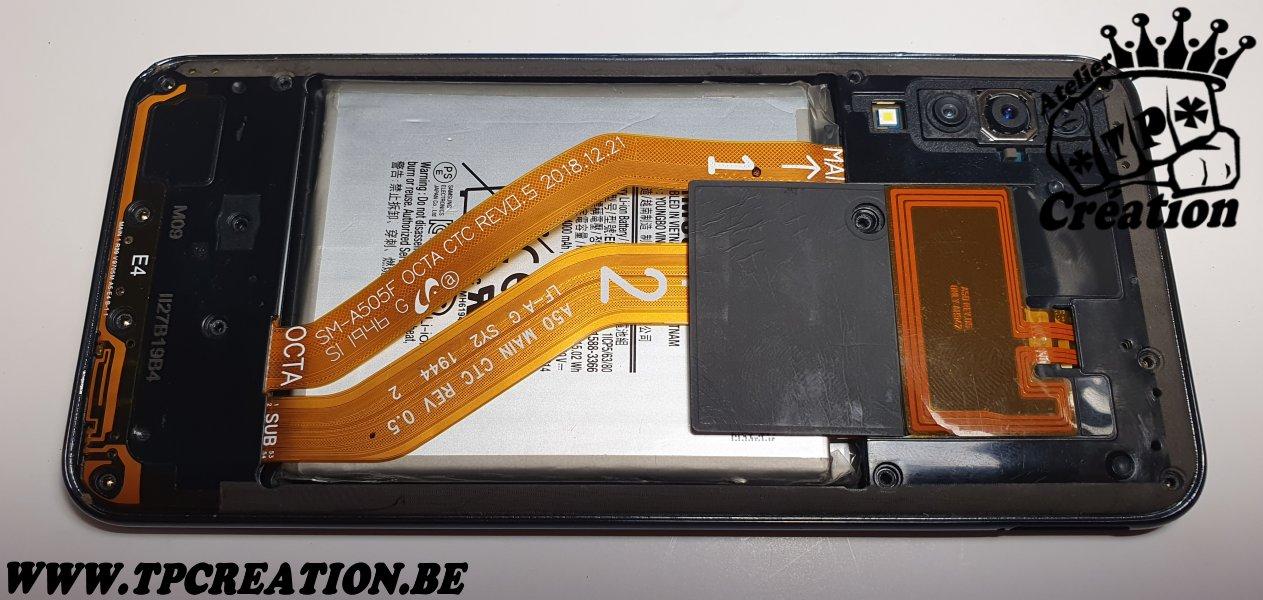

Fig.39) Revissez les 13 vis.

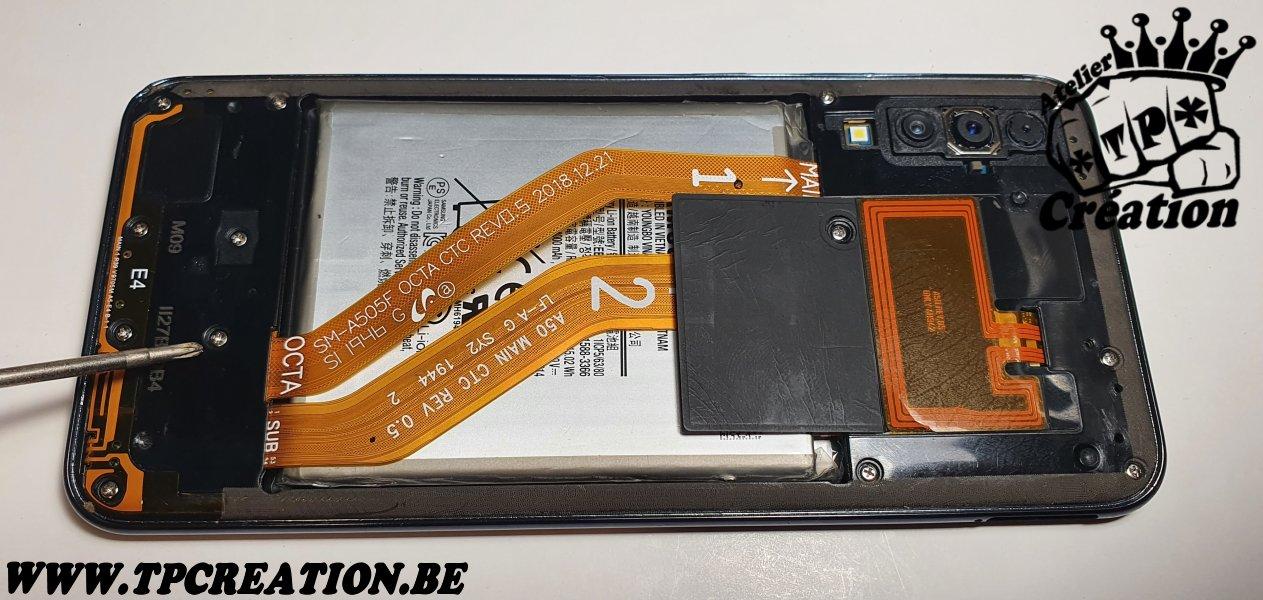

Fig.40) Tah Dah et enfin une image.

Fig36
Fig37
Fig38
Fig39
Fig40

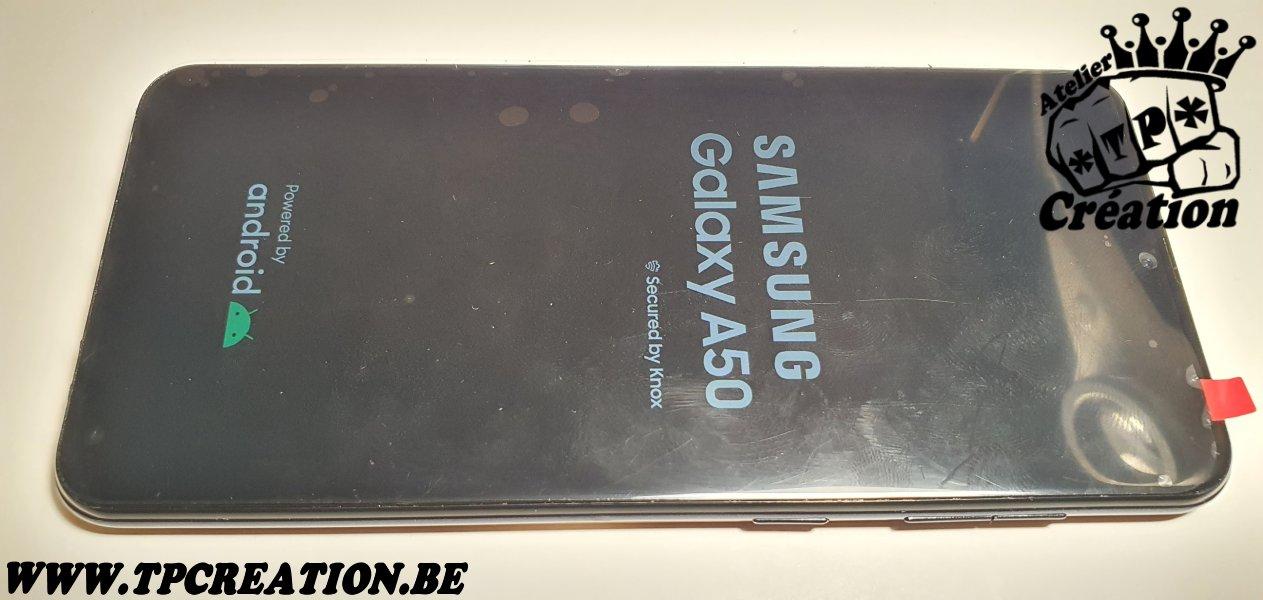

Fig.41) Recollez la coque arriére.

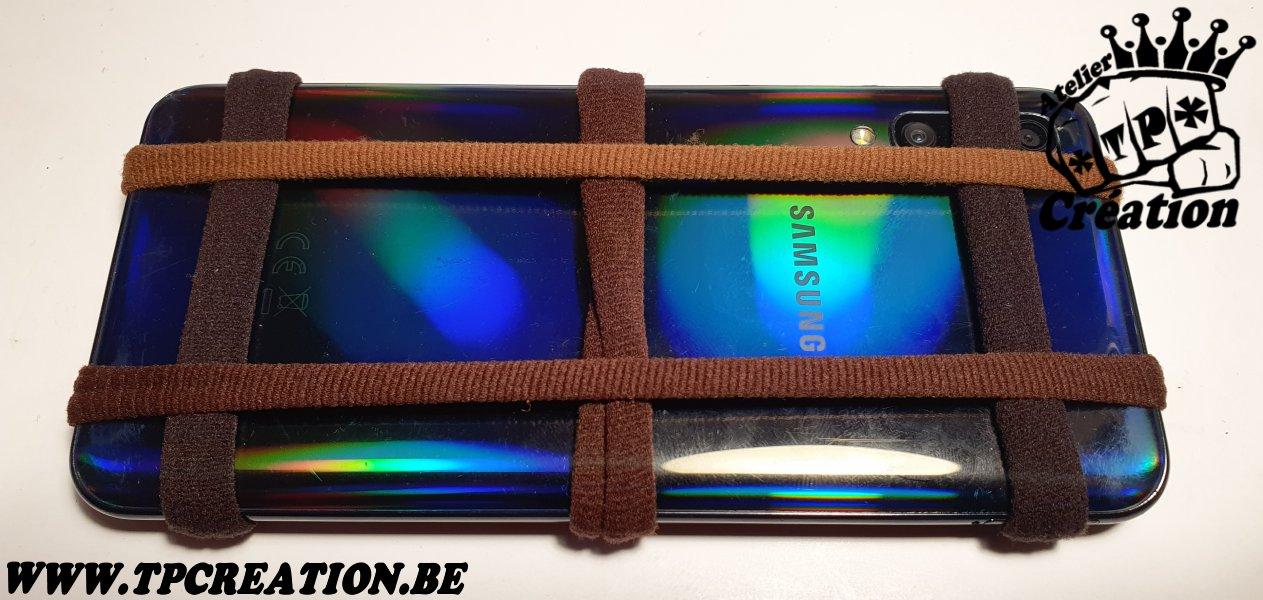

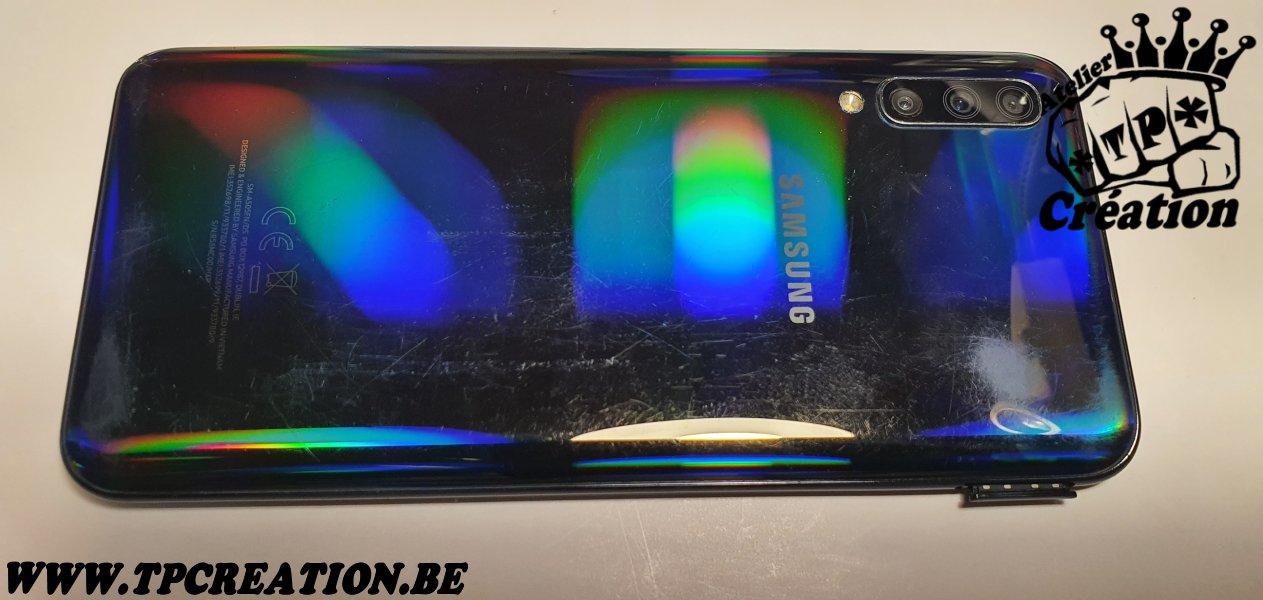

Fig.42) La maintenir sous elastique au moins 12h et fini.
