  3. Remplacement Ecran Samsung Galaxy A70

Remplacement Ecran Samsung Galaxy A70

Fig01

SAMSUNG GALAXY A70

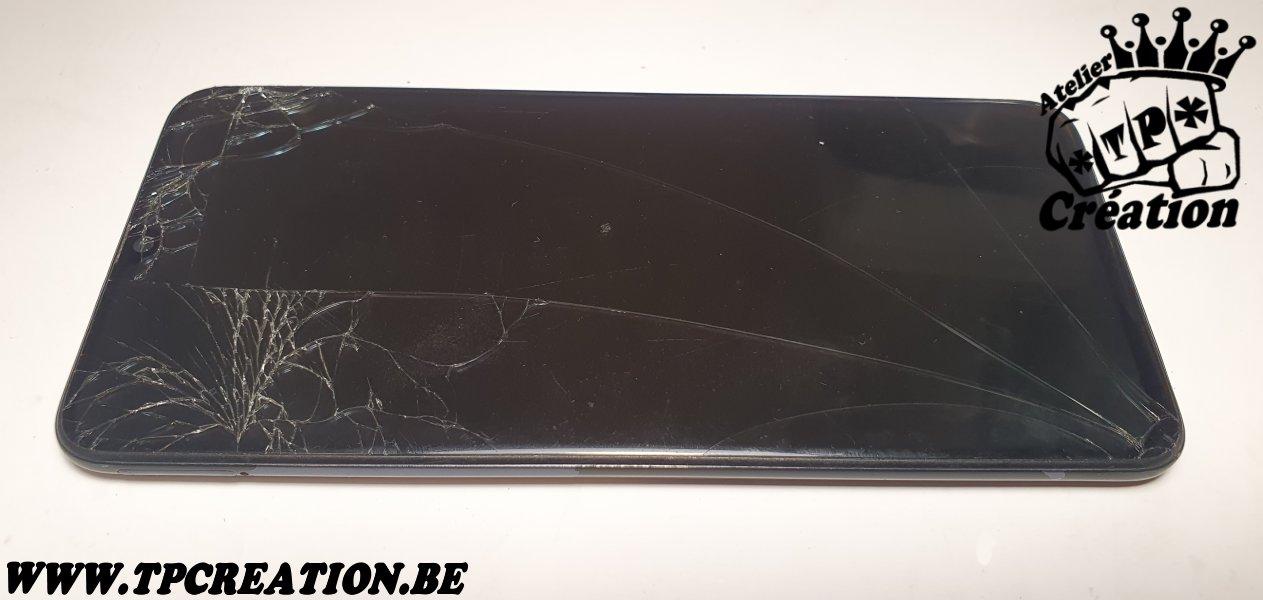

Fig01) Euuhh Oui , Beh là, même Olivier de chez Carglass n'a pas assez de résine pour le réparer.....lol.

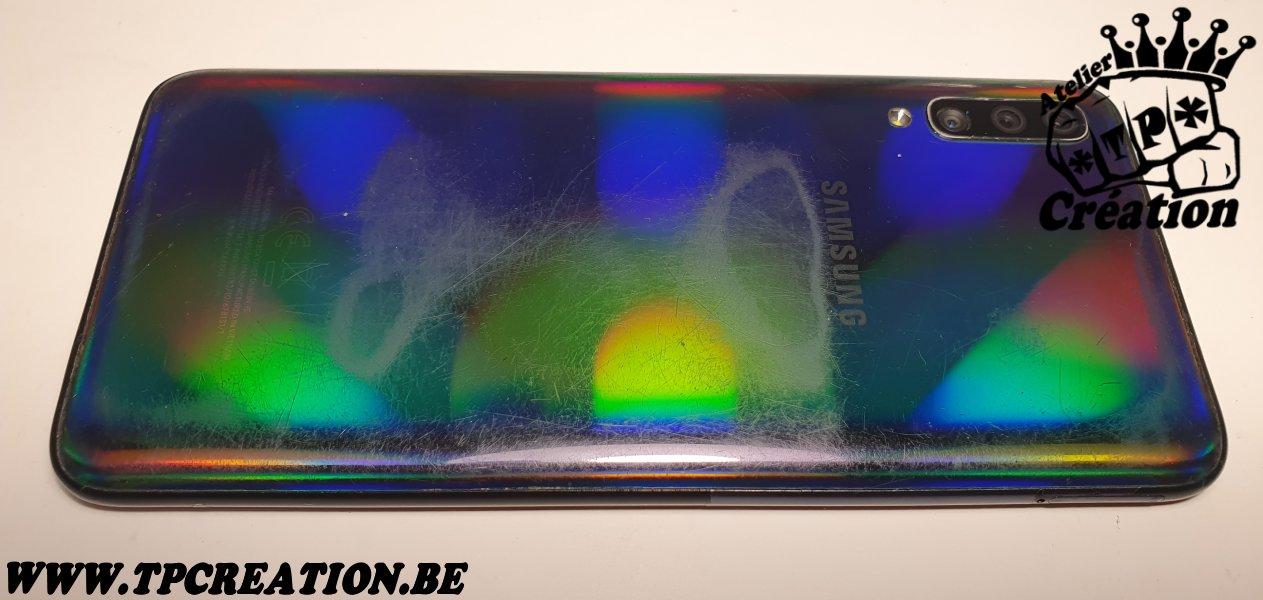

Fig02) La coque arriere , disons simplement qu'elle a beaucoup servi...

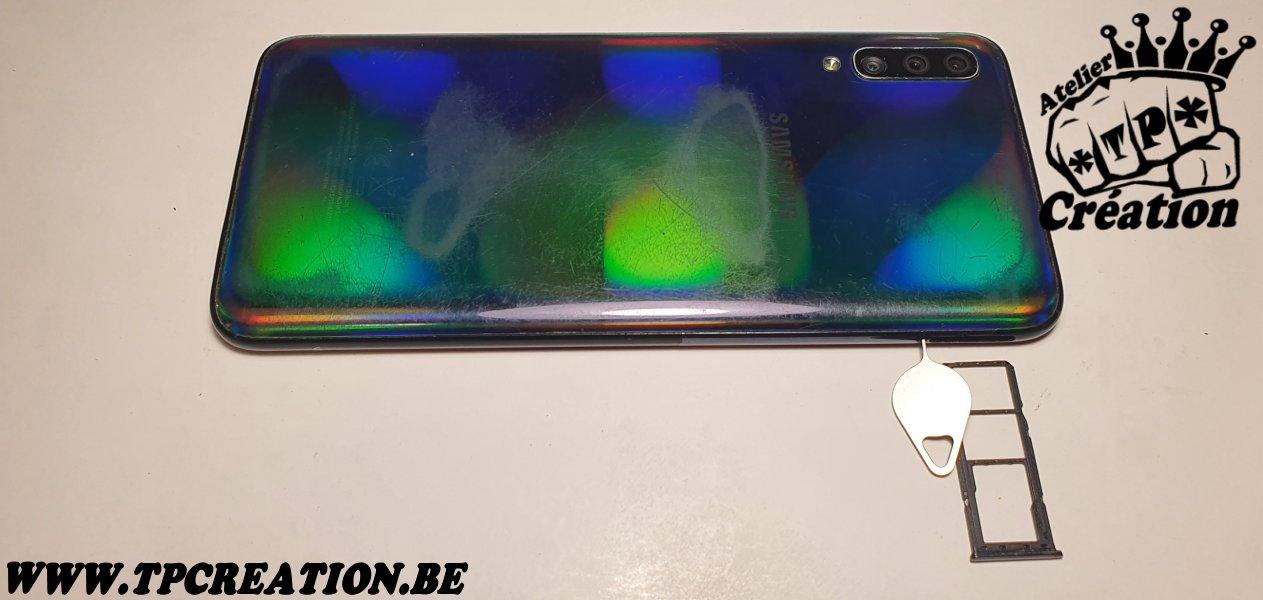

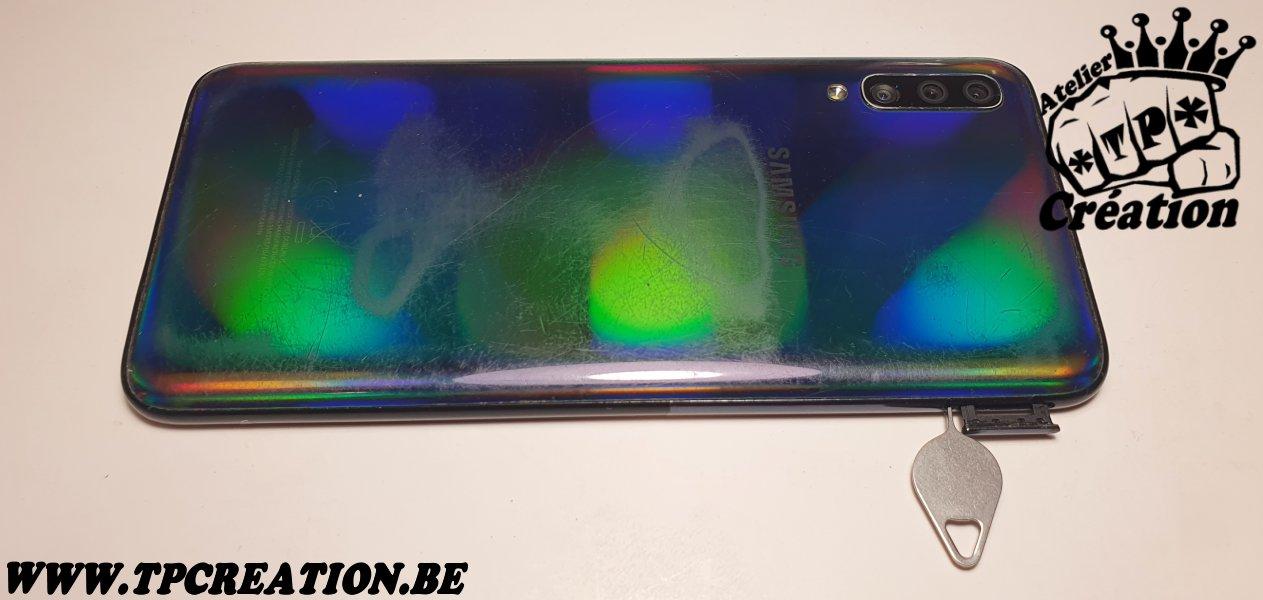

Fig03) On insère la petite clef magique pour sortir le support de cartes (sim,memoire).
Fig04) Comme on va chauffer , faudrai pas le faire fondre.

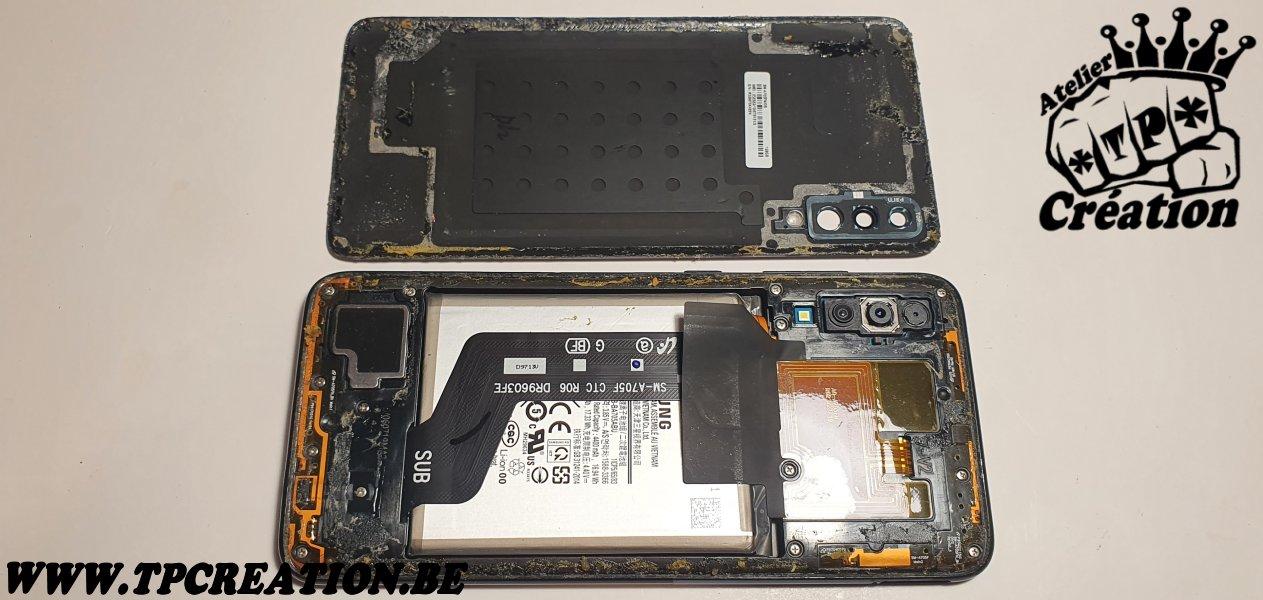

Fig05) Ca y est, ouvert en deux.

Fig01  Fig02  Fig03  Fig04  Fig05

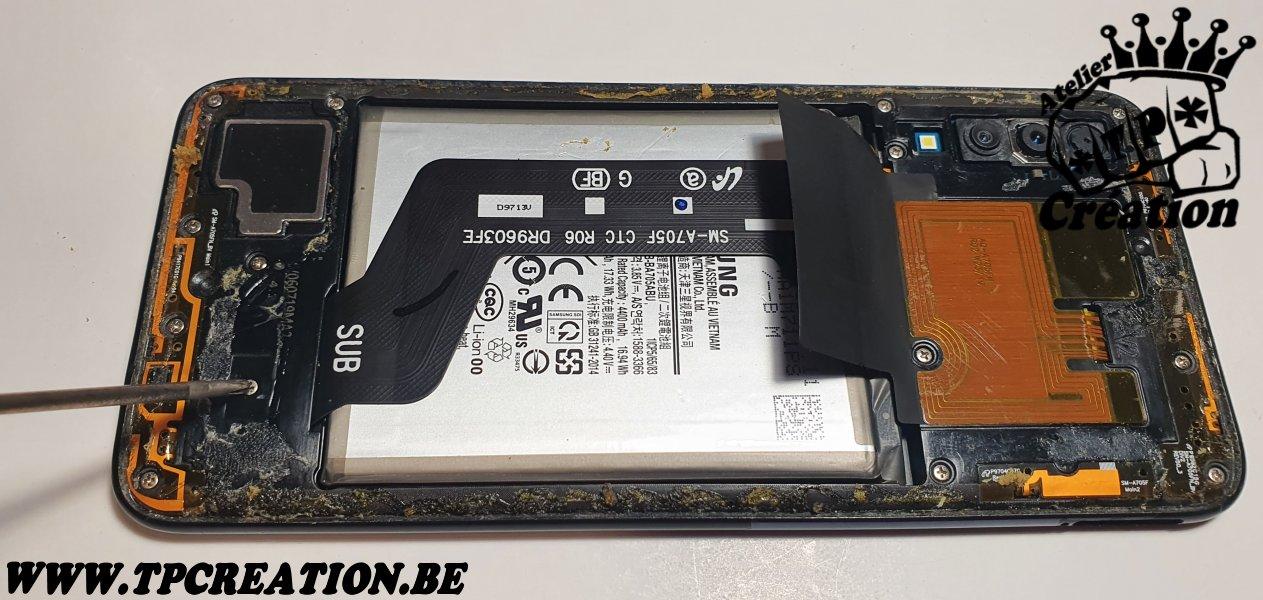

Fig06) Devissez les 14 vis , on voit bien que le GSM a déja été ouvert.
Fig07) Dpossez les 14 vis.

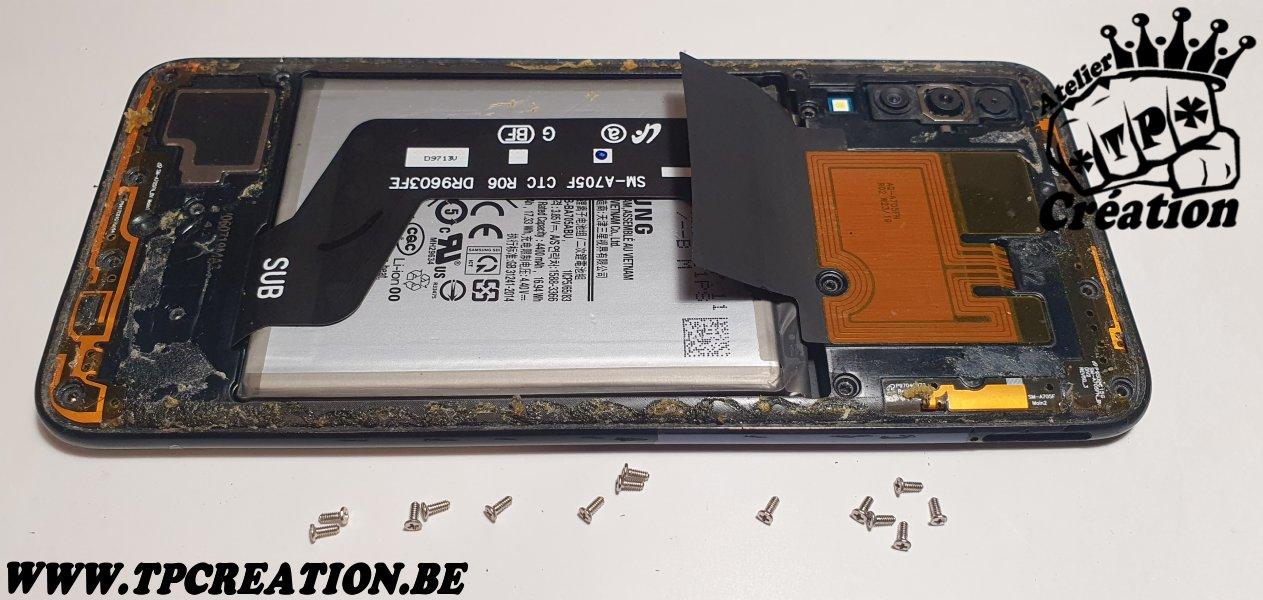

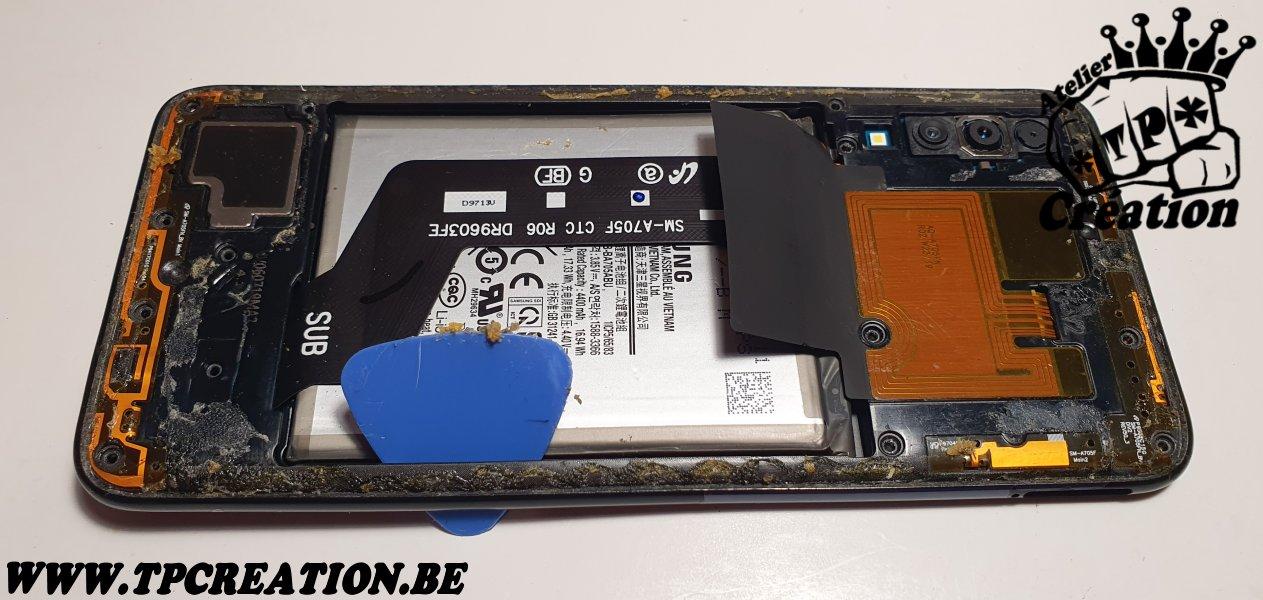

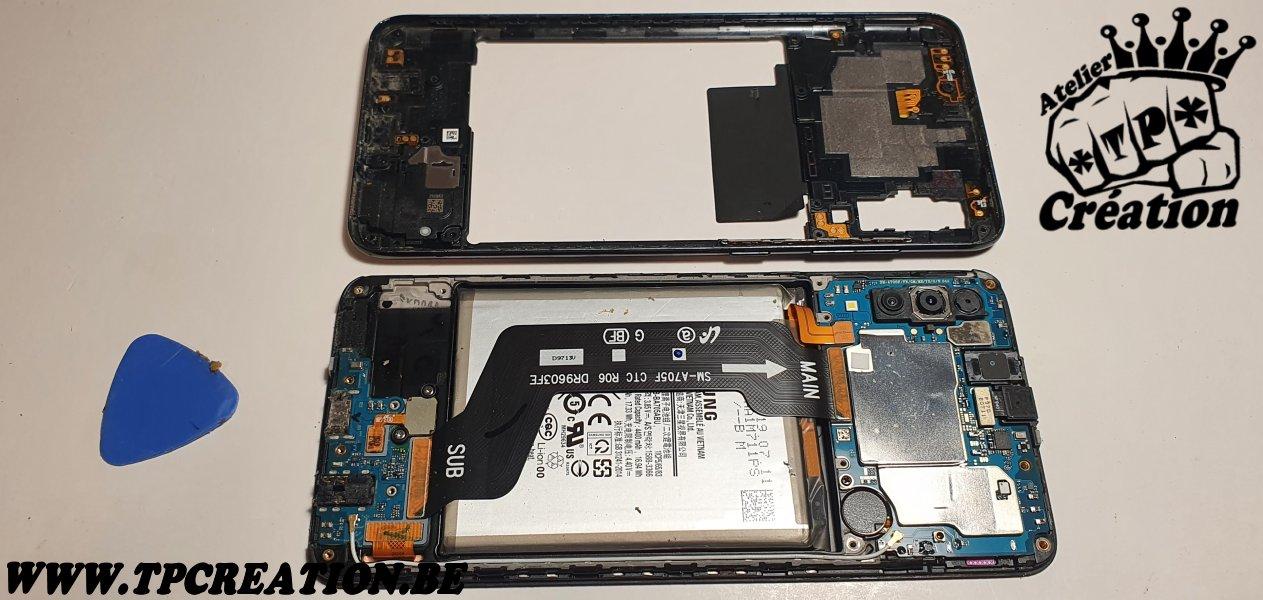

Fig08) Déposez la platine arriére.
Fig09) Platine entierement déposée.

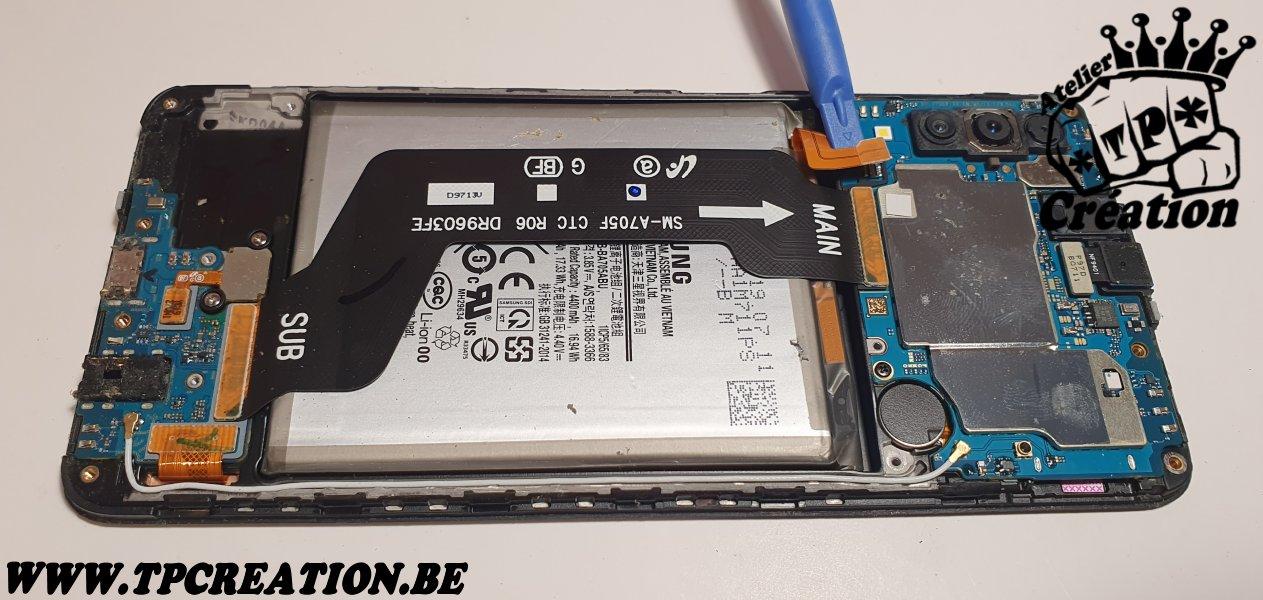

Fig10) Déconnectez la batterie.

Fig06
Fig07
Fig08
Fig09
Fig10

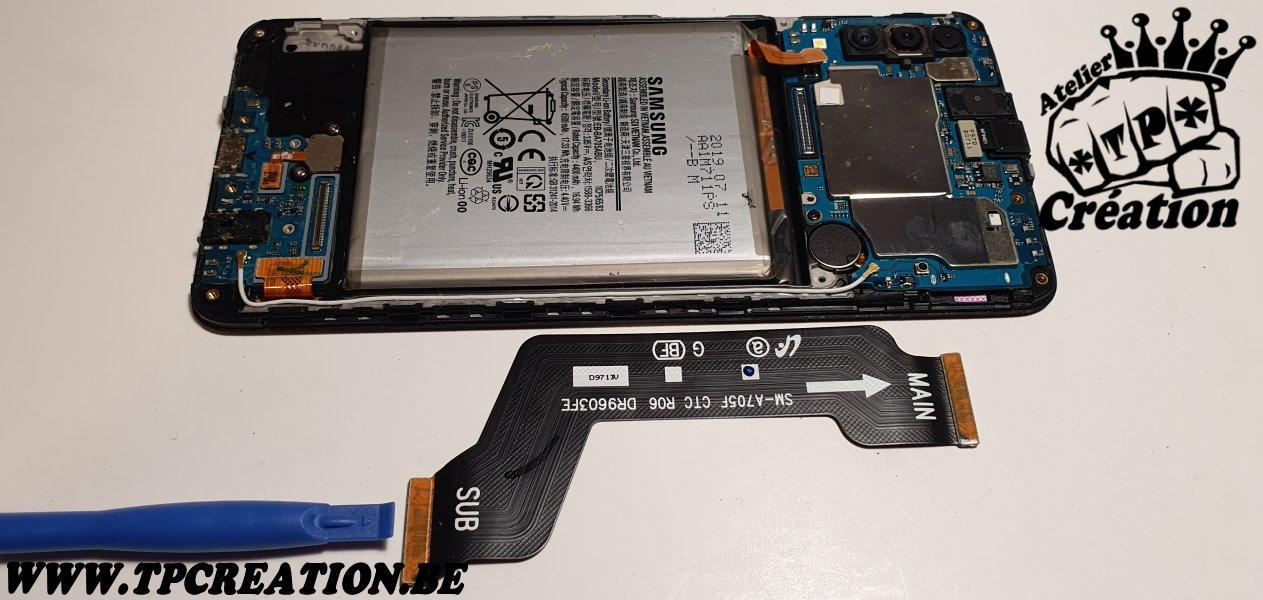

Fig11) Déposez le cable plat reliant les 2 plaques electronique.

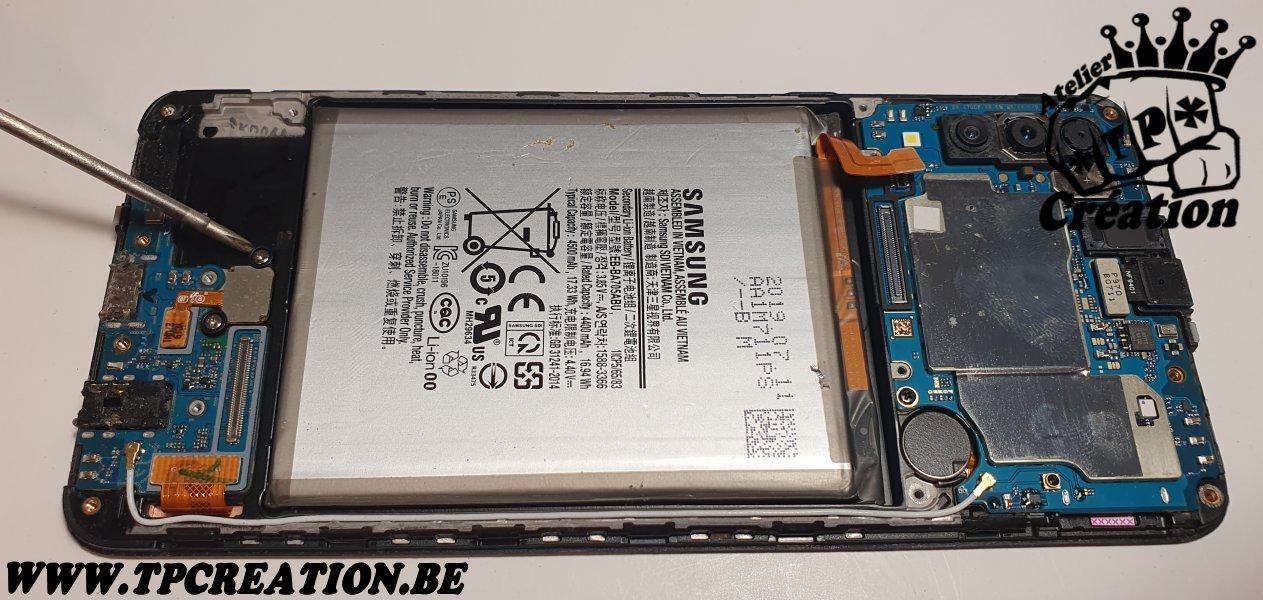

Fig12) Démontez le lecteur d'empreinte.

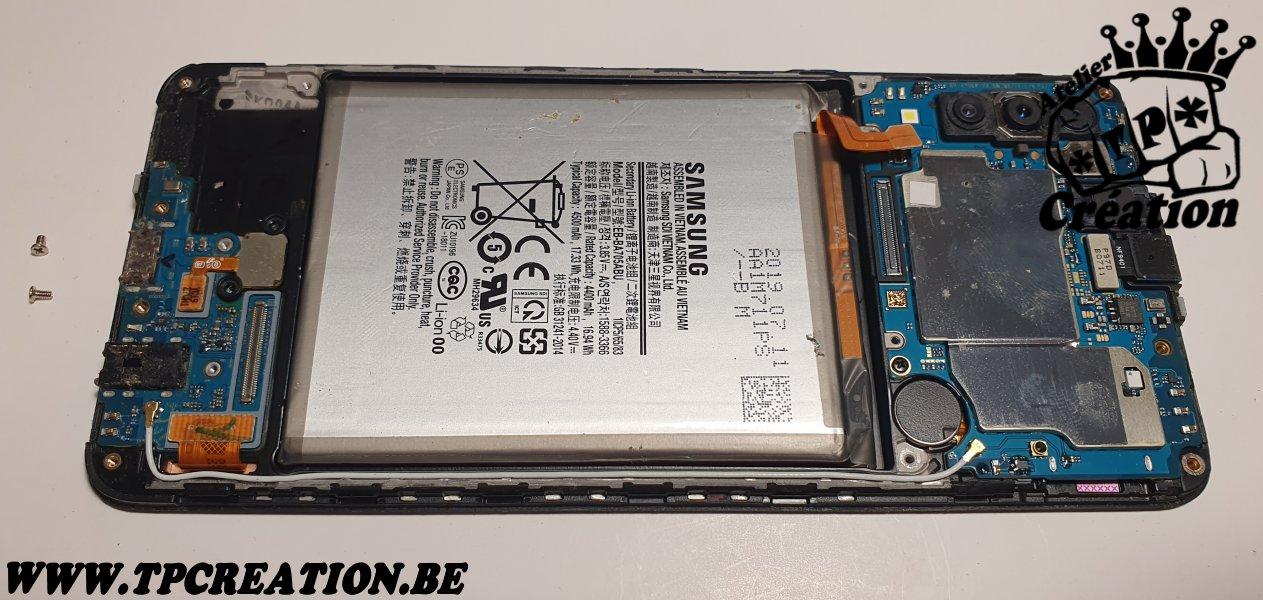

Fig13) Dévissez les 2 vis du lecteur.

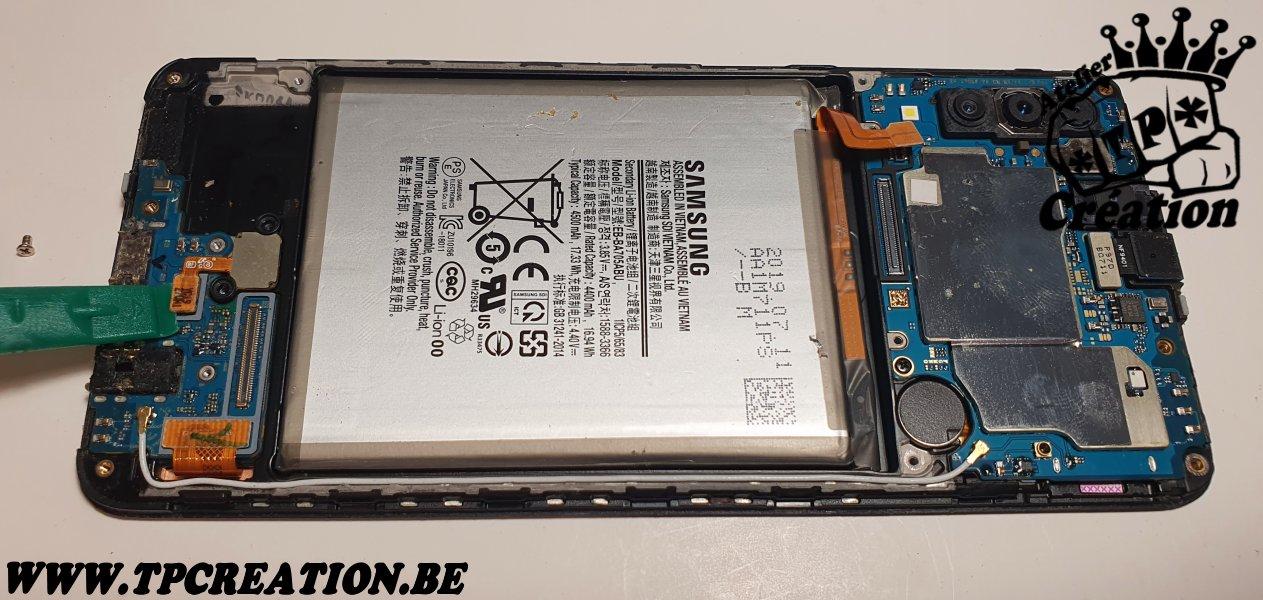

Fig14) Débrochez le connecteur du lecteur.

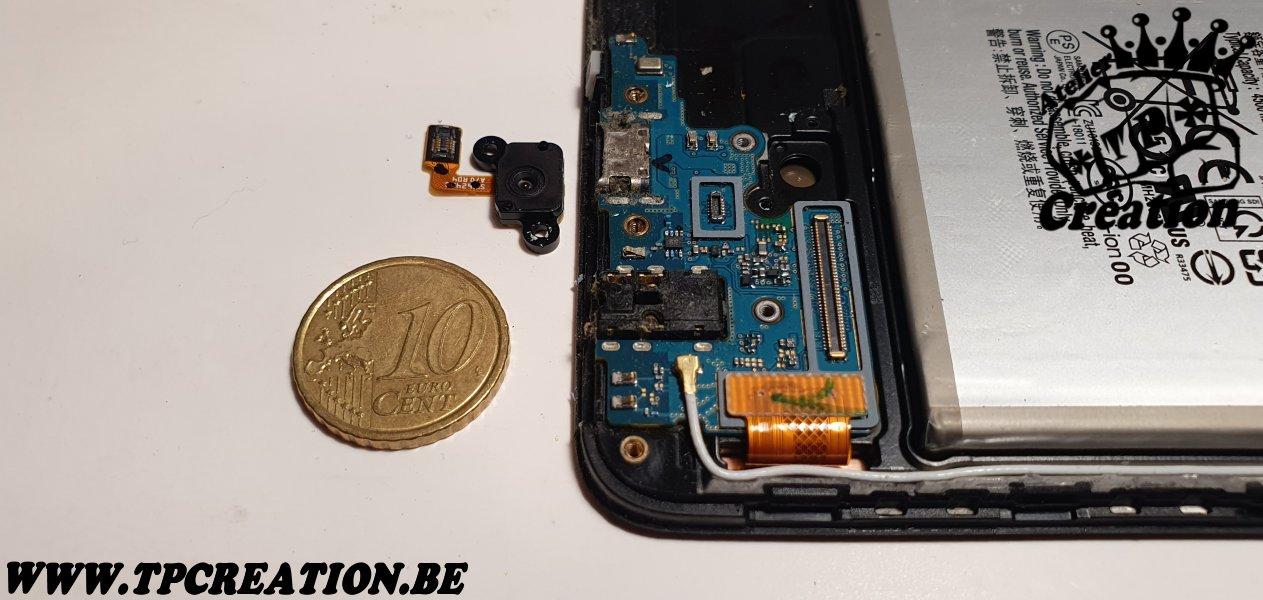

Fig15) Comparaison du lecteur par rapport a une piéce de 10 Cent. d'euro.

Fig11
Fig12
Fig13
Fig14
Fig15

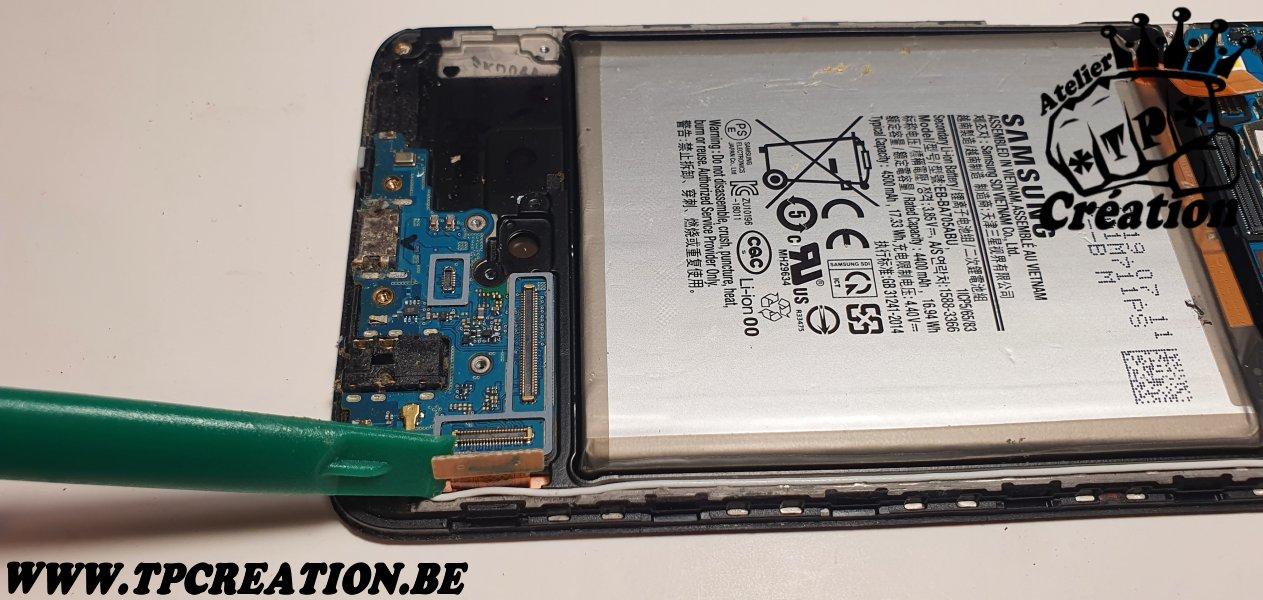

Fig16) Débrochez le connecteur de l'écran.

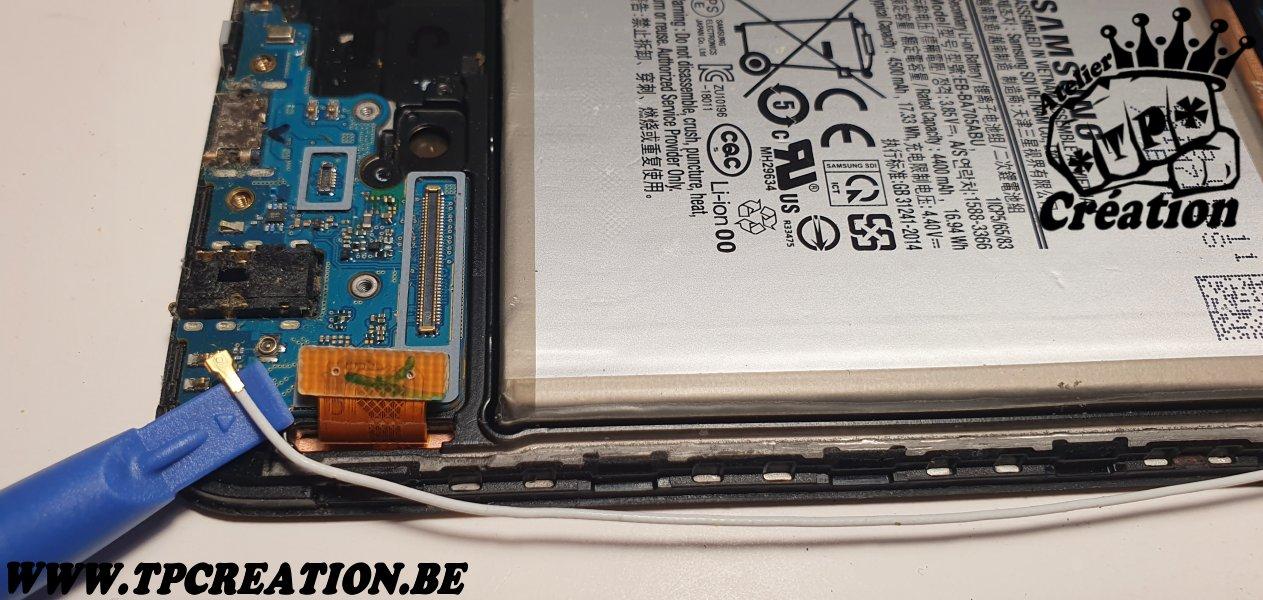

Fig17) Déclipsez le connecteur du cable de liaison.

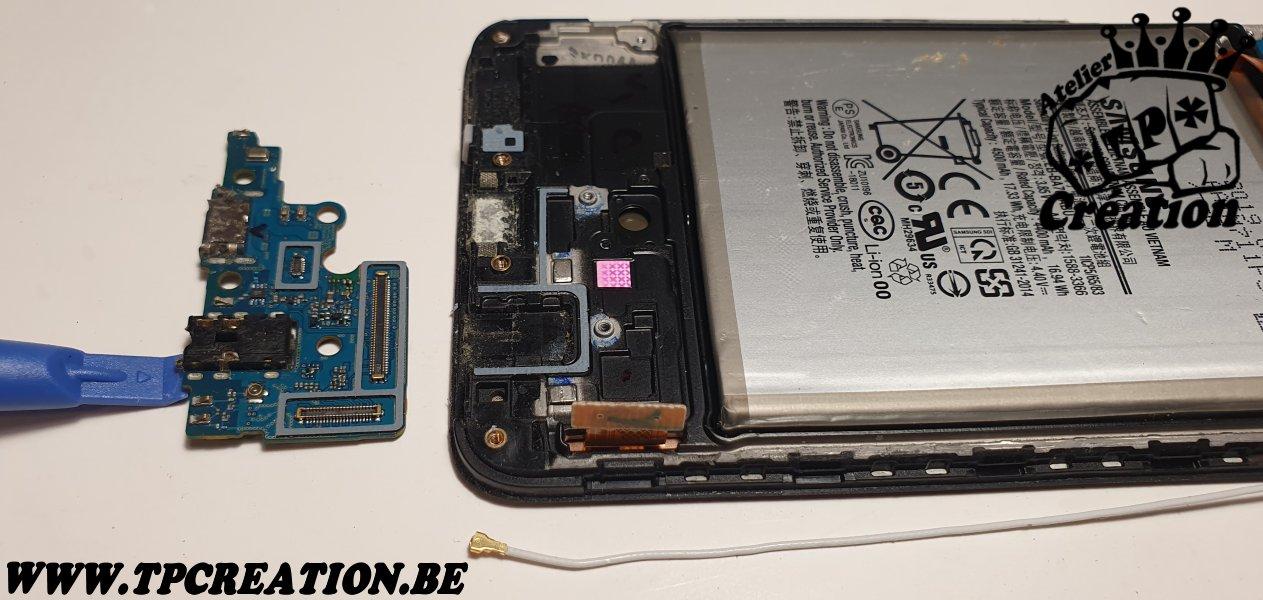

Fig18) Chauffez la carte electronique et décollez là.

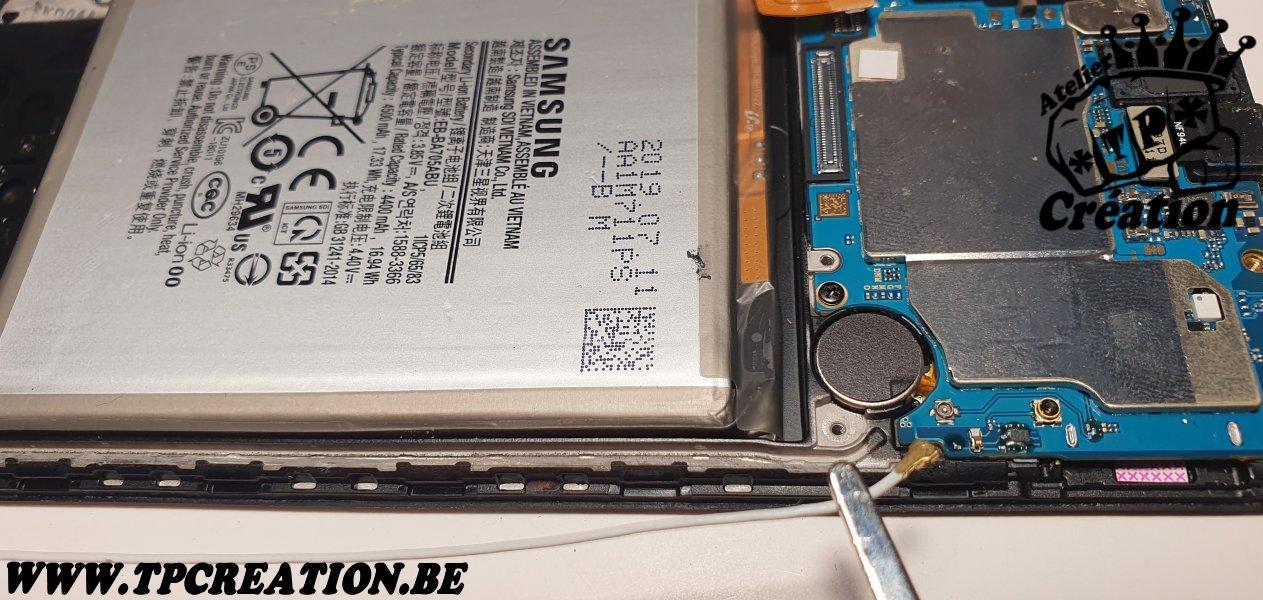

Fig19) Déclipsez le connecteur du cable de liaison de l'autre côté.
Fig20) Dévissez la vis.

Fig16
Fig17
Fig18
Fig19
Fig20



Fig21) Déposez la larte electronique.
Fig22) Déposer l'ecouteur (il sert a entendre la communication telephonique).
Fig23) Petit zoom sur l'écouteur.

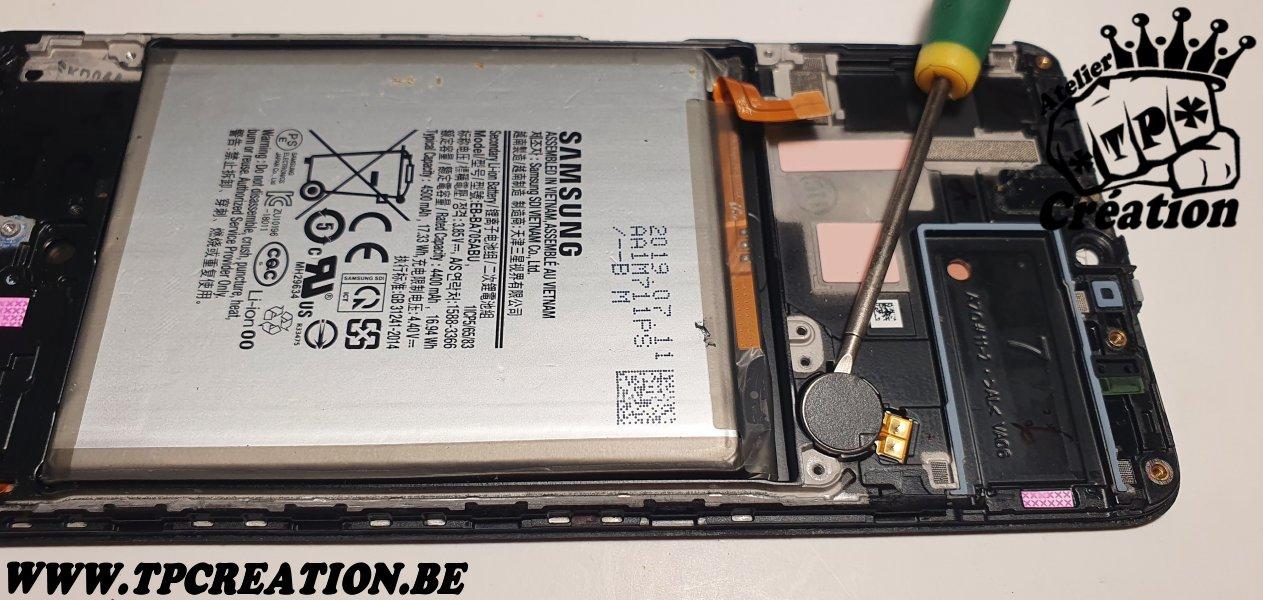

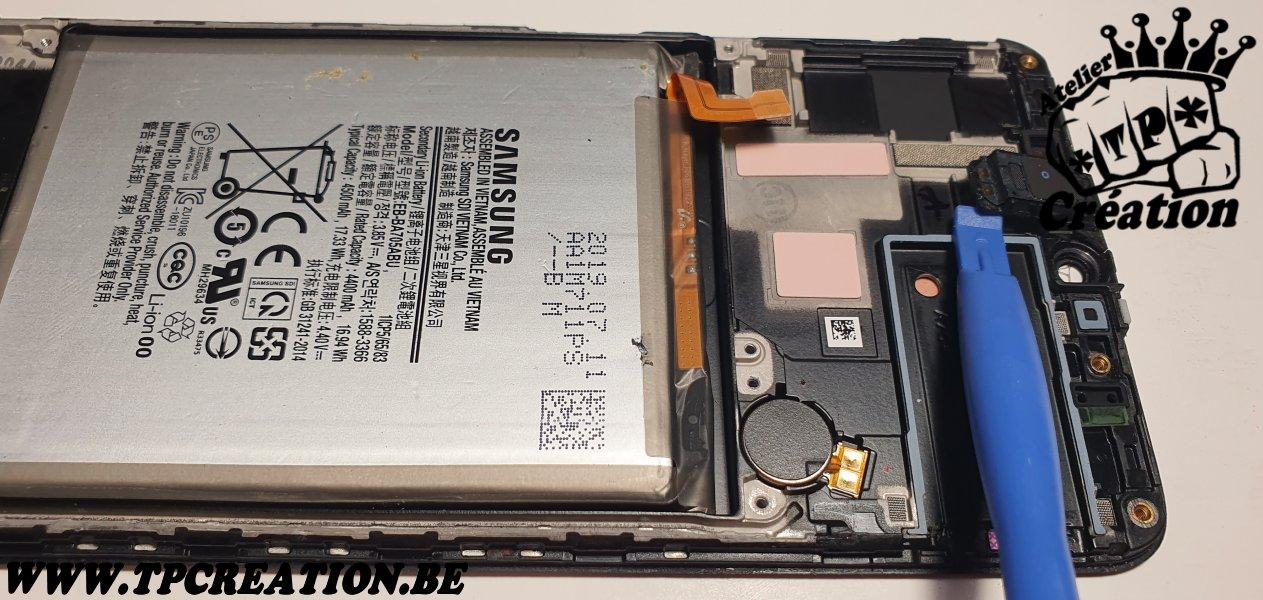

Fig24) Déloger le vibreur (il sert a faire vibrer le telephone.

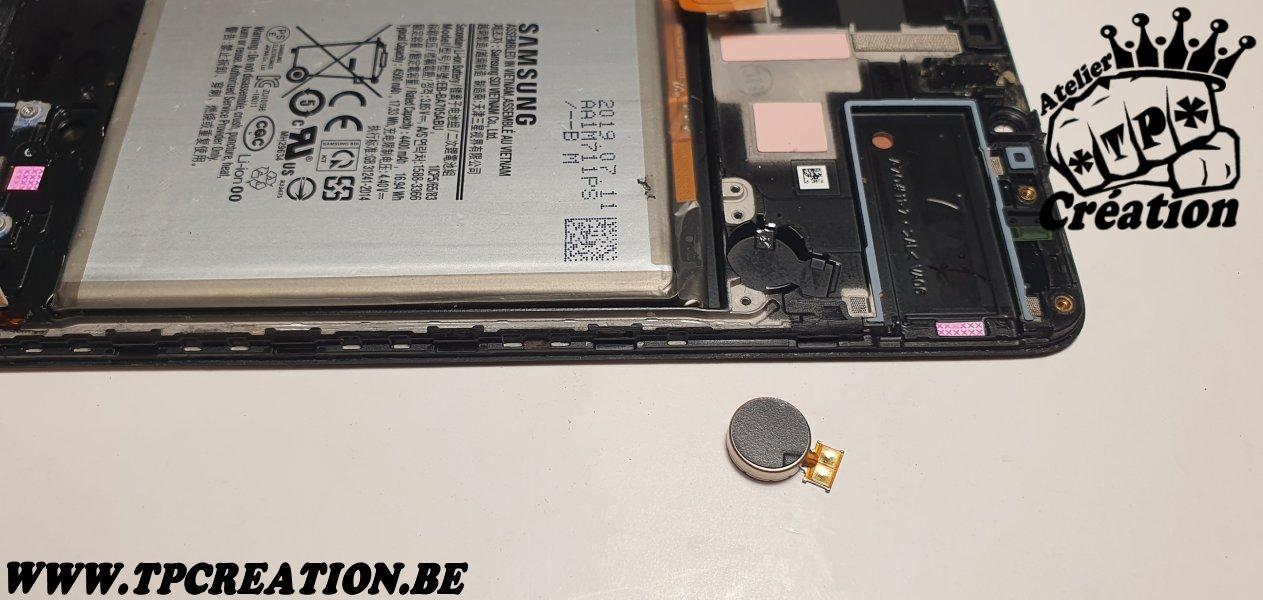

Fig25) Petite photo de la dépose.

Fig21
Fig22
Fig23
Fig24
Fig25

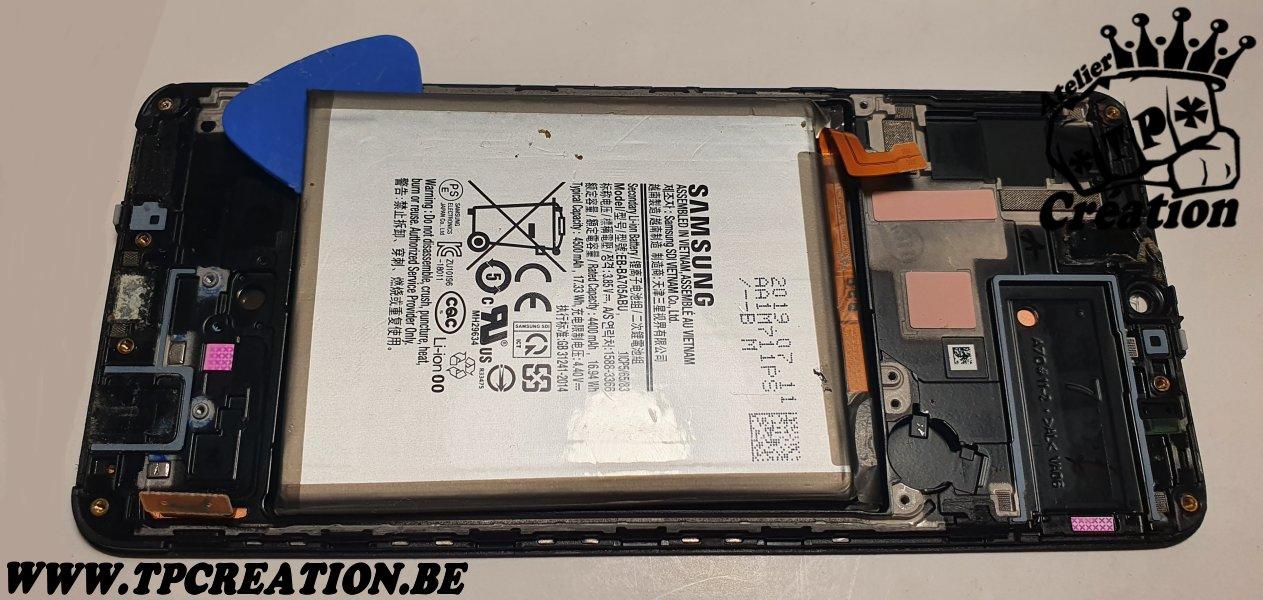

Fig26) En chauffant , décollez la batterie.

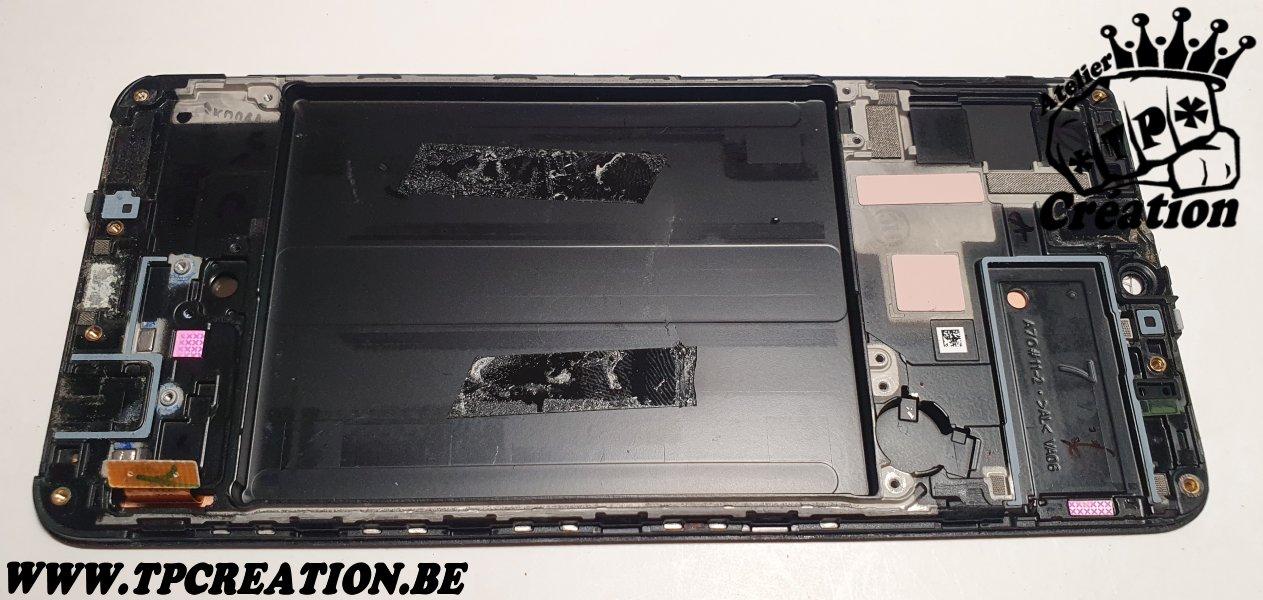

Fig27) Voici la platine sans batterie.

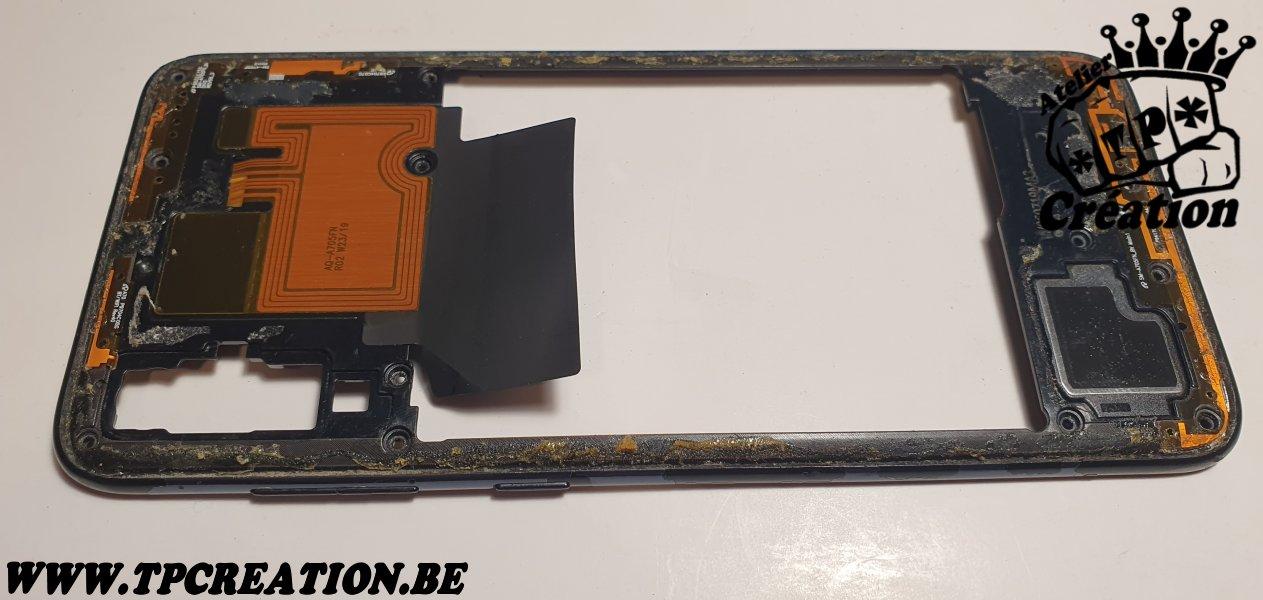

Fig28) Va falloir nettoyer toutes les traces de colle (colle non d'origine).
Fig29)
Fig30)
