Module n°1 (Mdl01)

Présentation du Module n°1 : échelle HO (1:87)

Il est constitué d'un pont tournant , d'une rotonde
a trois emplacements , de 4 fosses de visite et
d'une voie de programmation.

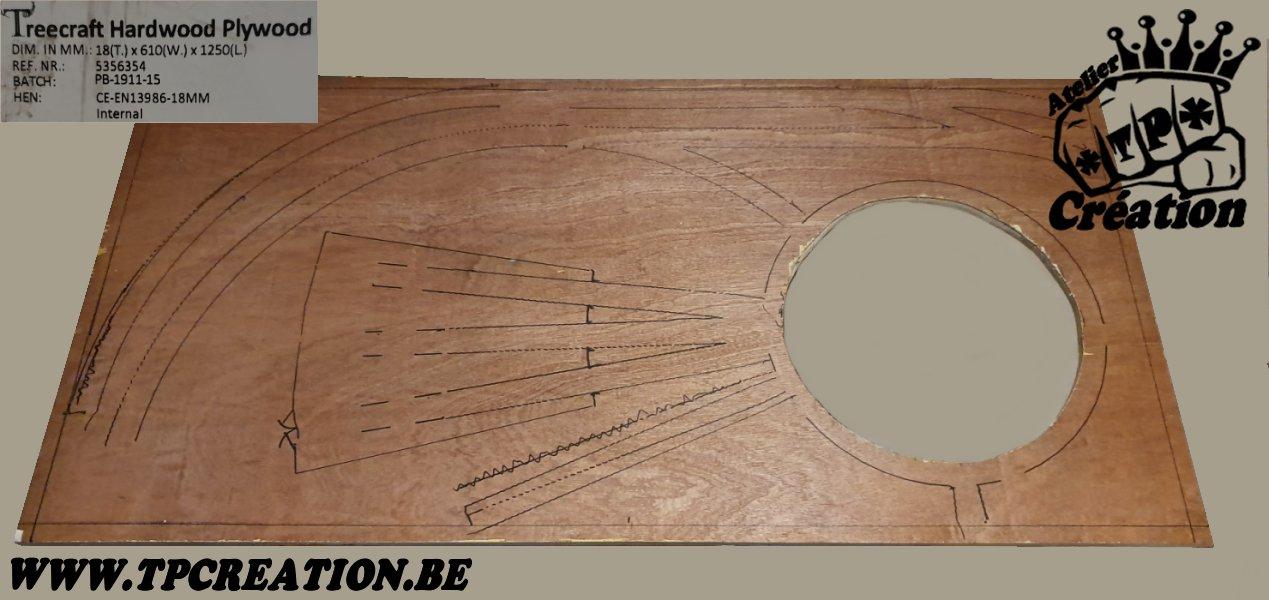

Fig01) Pose d'un cadre inferieur pour rehausser le module et pour le rigidifier
-> dimensions du chevron cadre : 69mmx18mm et d'une longueur de 2,10m

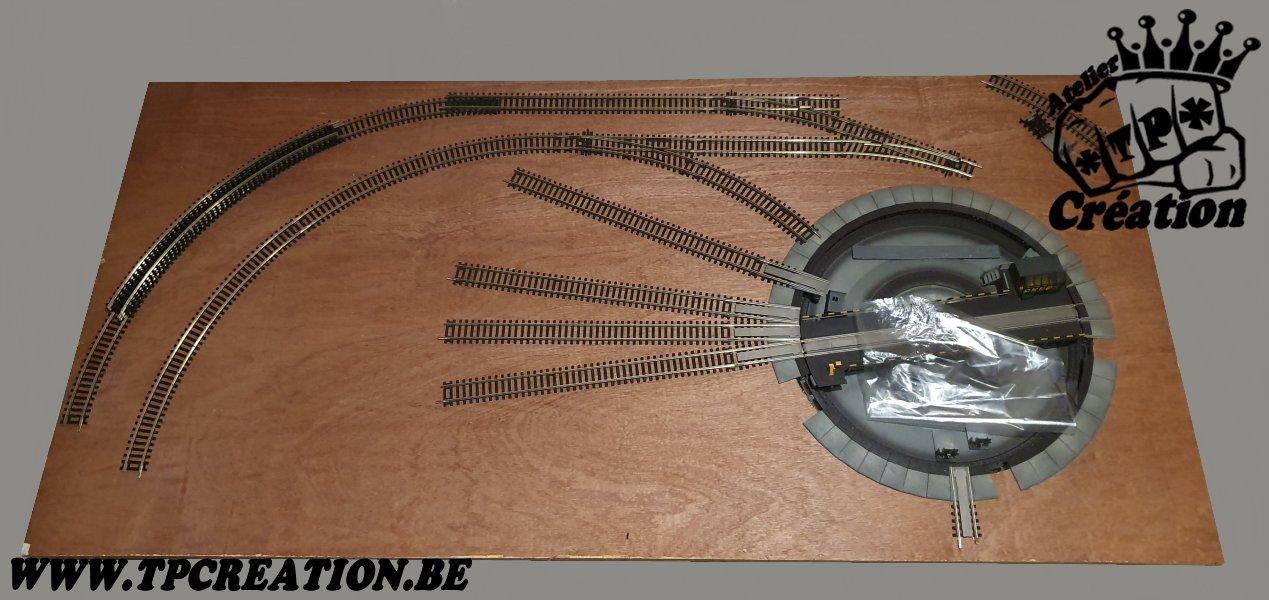

Fig02) Découpe d'un trou circulaire pour encastrer le pont tournant dans une plaque
de Multiplex 1250x610mm en 18mm d'épaisseur

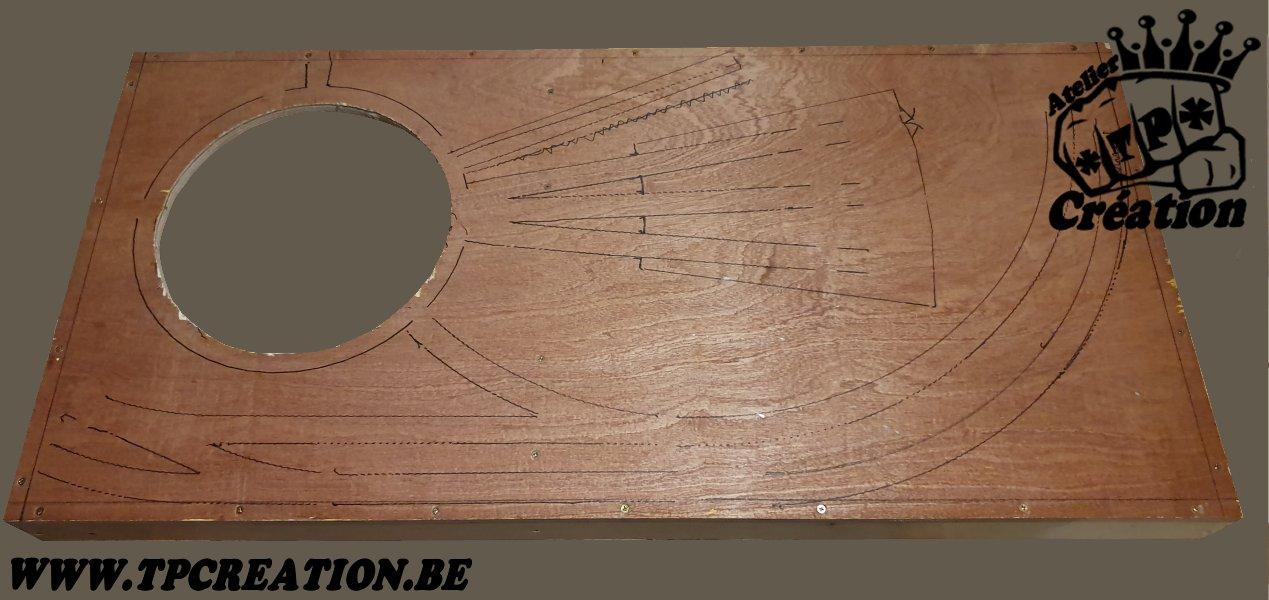

Fig03)

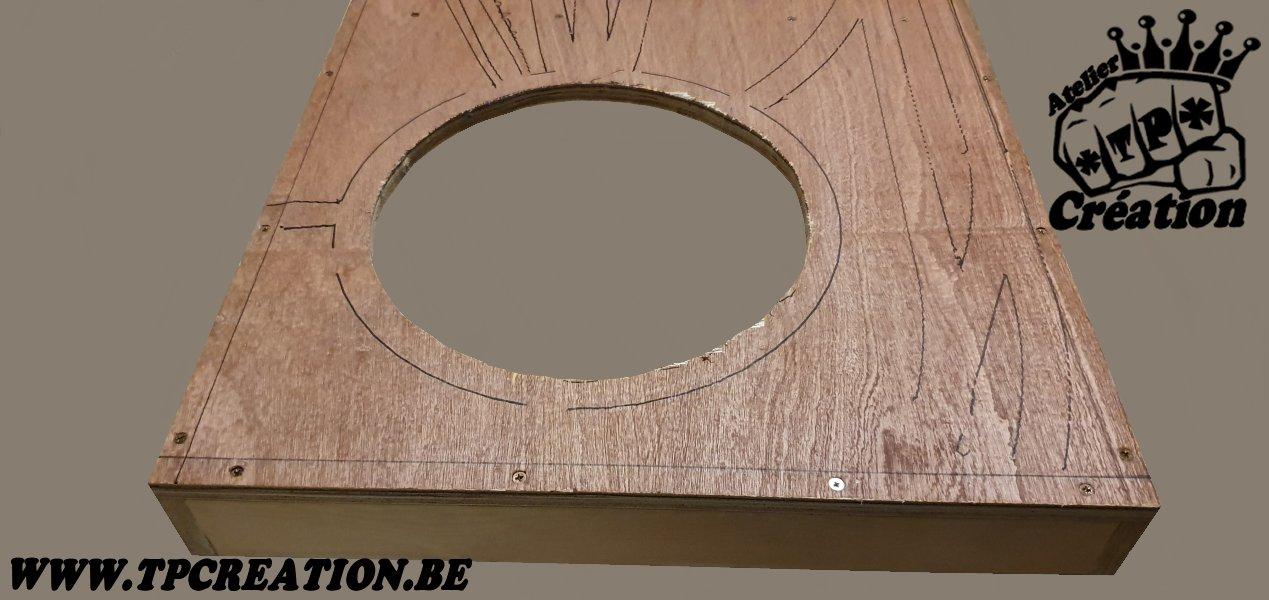

Fig04) Placement (a blanc) du pont tournant de chez Fleischmann et de la voie...pour voir ce que ça donne.

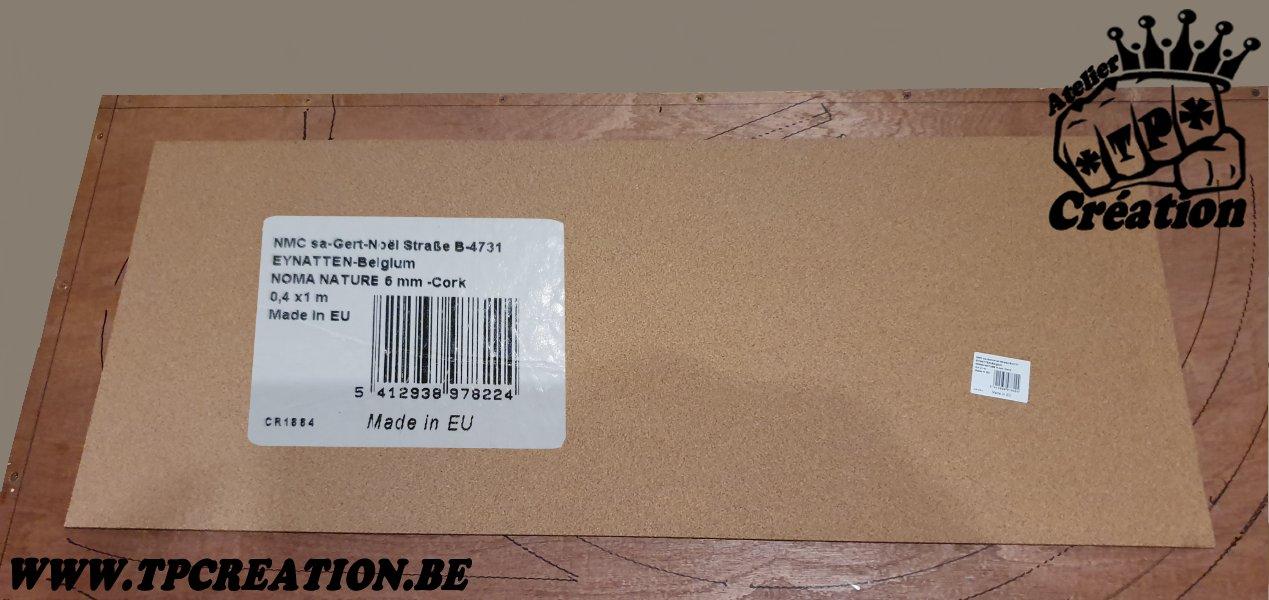

Fig05) Les rails ne seront pas appliquées directement sur la plaque Multiplex .Je poserais une feuille
de liege de 6mm d'épaisseur pour réduire le bruit de roulement et donner de la hauteur pour la pose de ballast.

Fig01
Fig02
Fig03
Fig04
Fig05

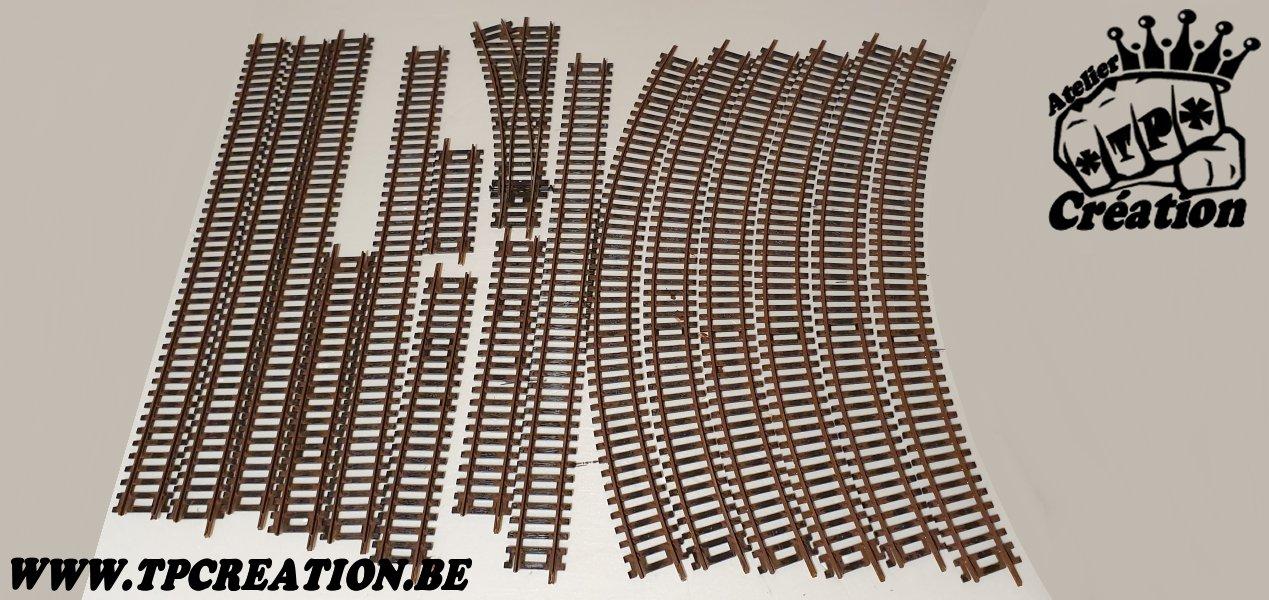

Fig06) Début de la patine pour la voie: Rouiller le flanc de rails a la HUMBROL n°113

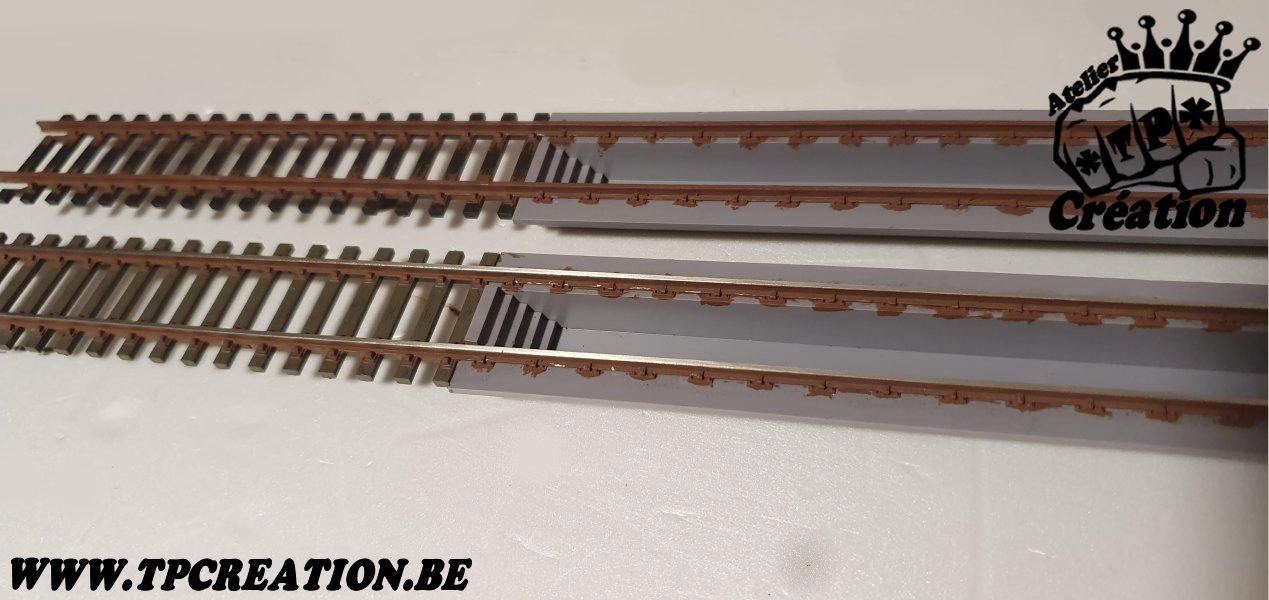

Fig07) Patine d'une voie avec fosse de visite : Flanc de rail HUMBROL 113 et pour les traverses,
de la NOCH 61189 DARK BROWN

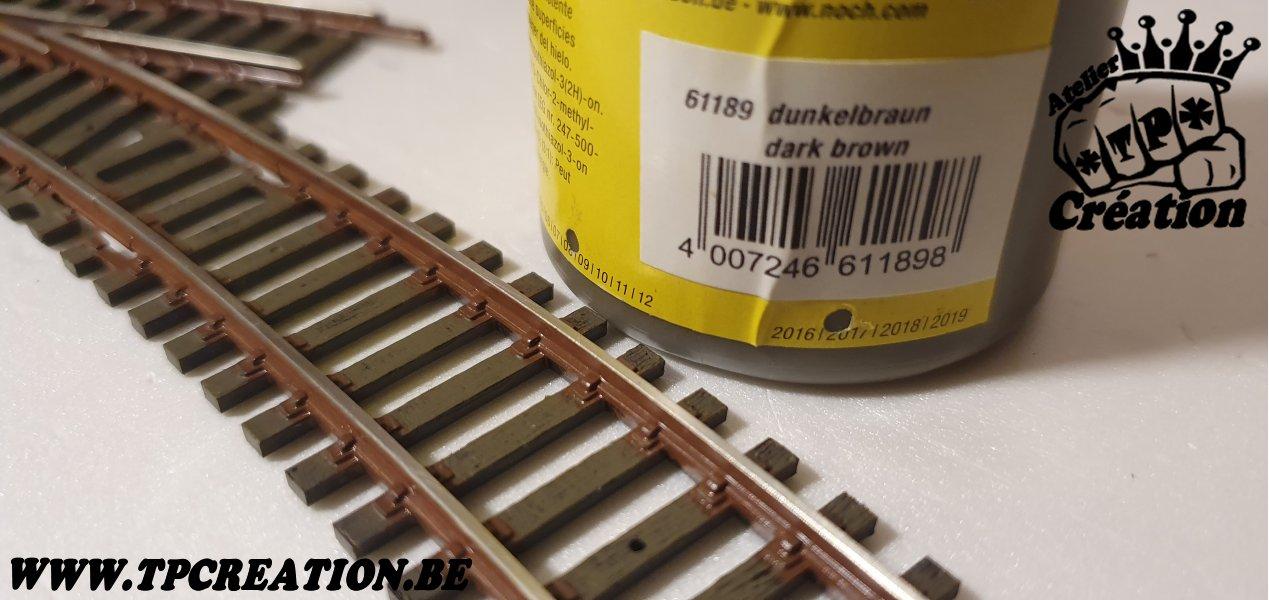

Fig08) Voyons de plus prés.

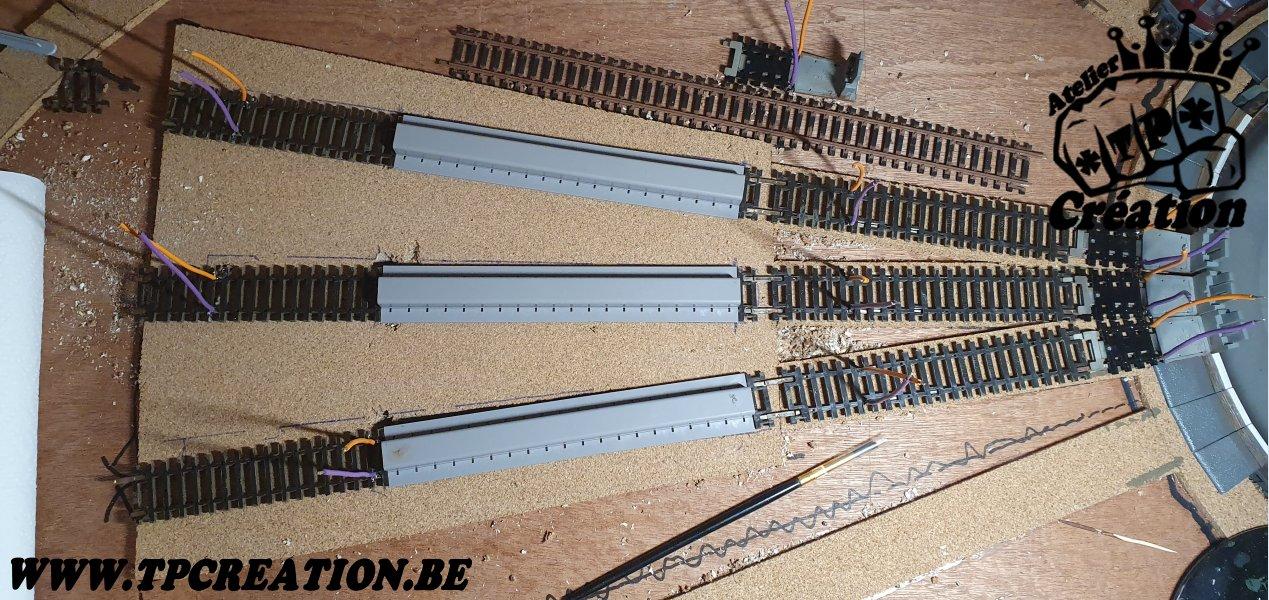

Fig09) Afin d'assurer une alimentation parfaite sans mauvais contact, un cable de 0.75mm²
(lien dans la derniere page) d'une longueur de 9cm sera soudé au rail métallique.

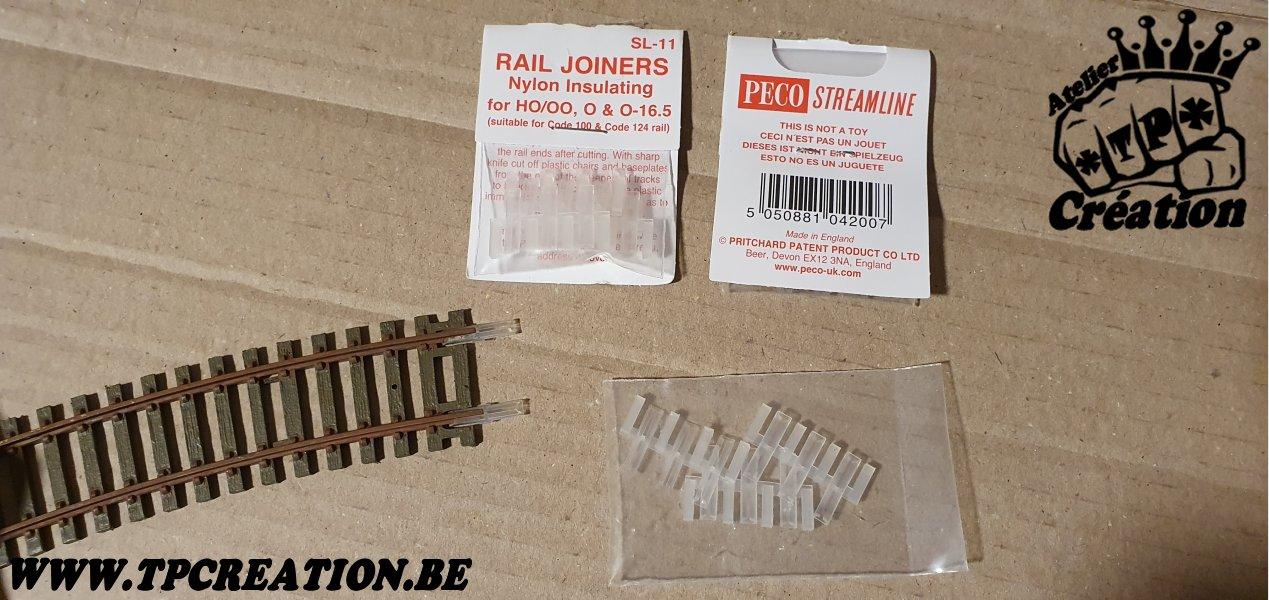

Fig10) Les differents troncons de rail seront interconnecté avec des éclisses isolantes
(pour la création de cantons dans le futur)

Fig06
Fig07
Fig08
Fig09
Fig10

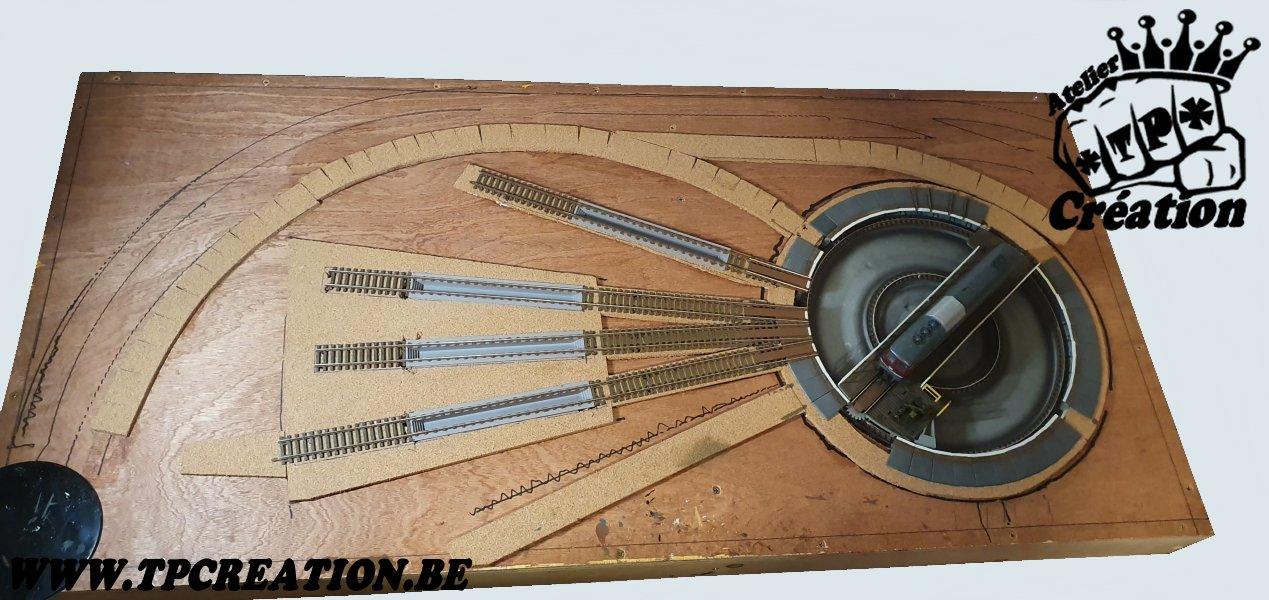

Fig11) Avant le collage des rails 2 trous de diametre 5mm sont percé pour passer le cable mauve et l'orange.

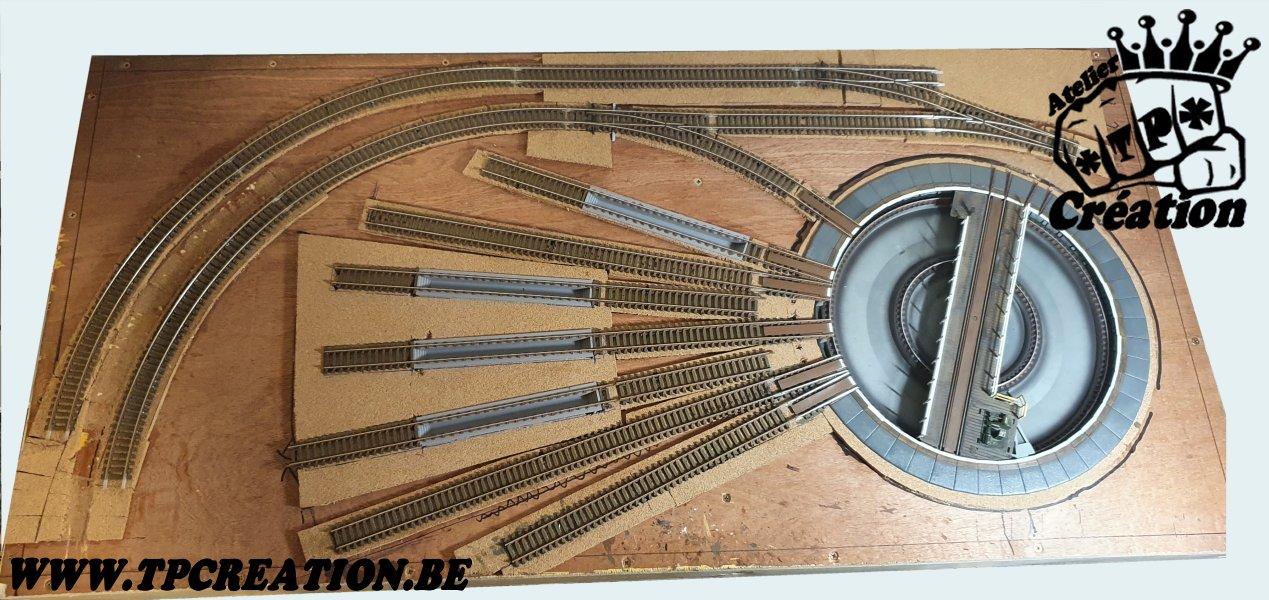

Fig12)

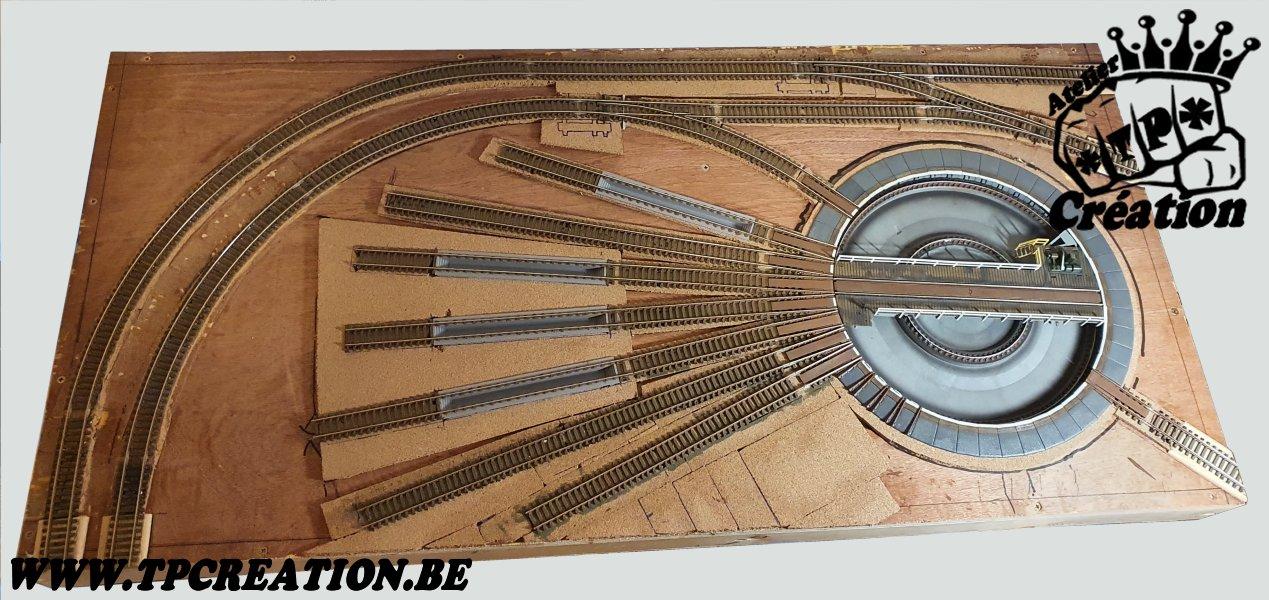

Fig13)

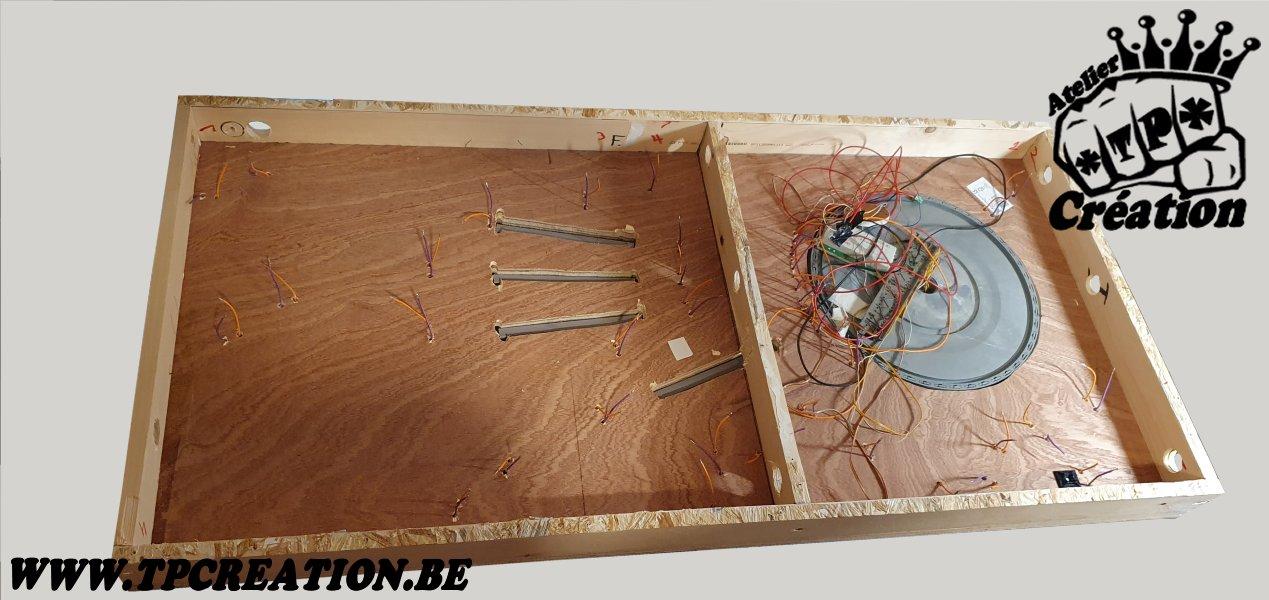

Fig14)
Fig15)

★ ★ ★ ★ ★
